- ±4% hassasiyetli mekanik tork artırıcılar
- 3000 ve 4500 Nm olarak iki ayrı modelle sunulur
- 3000 Nm için artırma oranı 15.5:1
- 4500 Nm için artırma oranı 26:1
- Ağır iş uygulamalara uygun planet dişli sistemi
- Geri dönüş kilit mekanizması ile güvenli torklama
- 3000 Nm modelde maksimum giriş kuvveti 200 N.m
- 4500 Nm modelde maksimum giriş kuvveti 170 N.m
- 1’’ kare girişli havalı ağır lokmalara uyumludur
- L tip ve boru tip olarak iki ayrı destek ayağı ile gelir
- Sağlam ve ergonomiktir, bakım gerektirmez
- Türkiye’de yedek parça ve servis imkânı

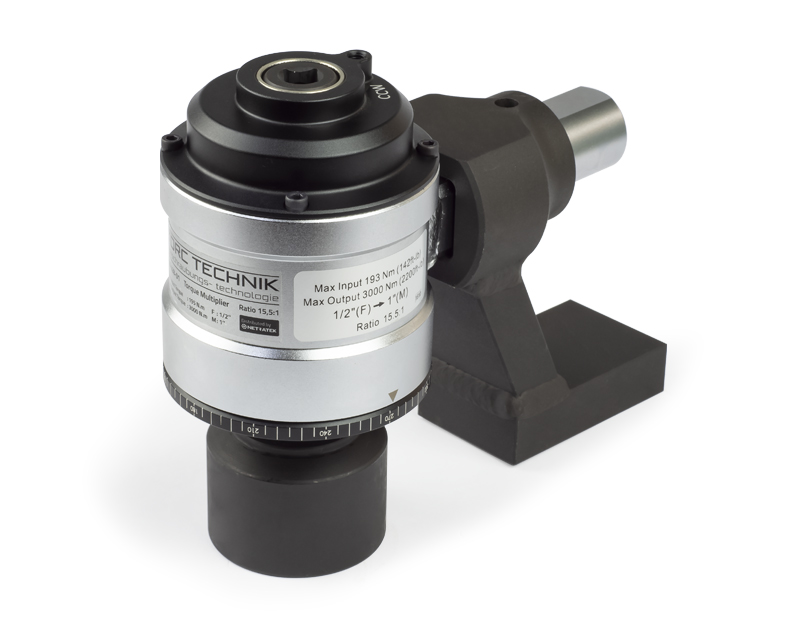

Standart Tip Mekanik Tork Artırıcılar

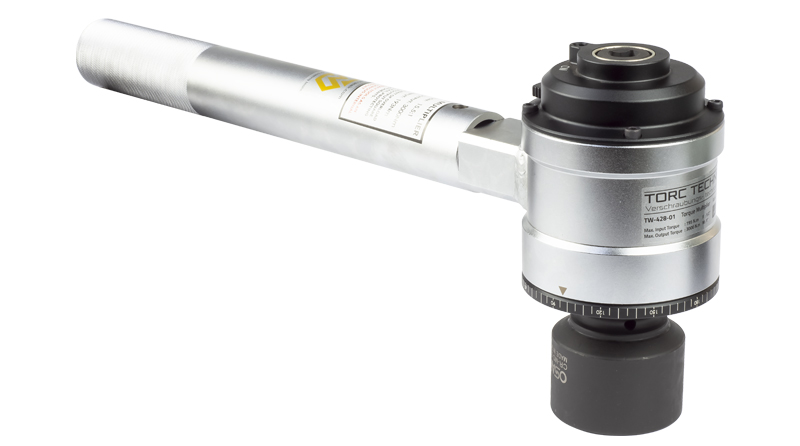

Mekanik Tork Artırıcı
Yüksek kapasiteli mekanik tork artırıcılar torklama işlemi için ekonomik çözüm sunmaktadır. Elektrikli ya da hidrolik tork anahtarları gibi maliyeti yüksek ürünlerin yerine tercih edilmektedir. 3000 ve 4500 Nm olarak iki ayrı kapasitede sunulan standart tip tork artırıcılar tork kontrolü gerektiren projeler için idealdir.
3000 Nm tork artırıcı için maksimum giriş kuvveti 200 N.m’dir.
4500 Nm tork artırıcı için maksimum giriş kuvveti 170 N.m’dir.
| Parça | Tork Kapasitesi | Aktarım Oranı | Tork Anahtarı | Lokma Girişi | Giriş Kuvveti | Ağırlık* | |
| No. | N.m | Lbf.ft | # | inch | inch | Max. | kg |
| TW-428-01 | 3000 | 2200 | 15,5:1 | 1/2” | 1” | 200 N.m | 8,1 |
| TW-428-02 | 4500 | 3300 | 26:1 | 1/2” | 1” | 170 N.m | 8,7 |
*L tip destek ayağı ile birlikte toplam ağırlık

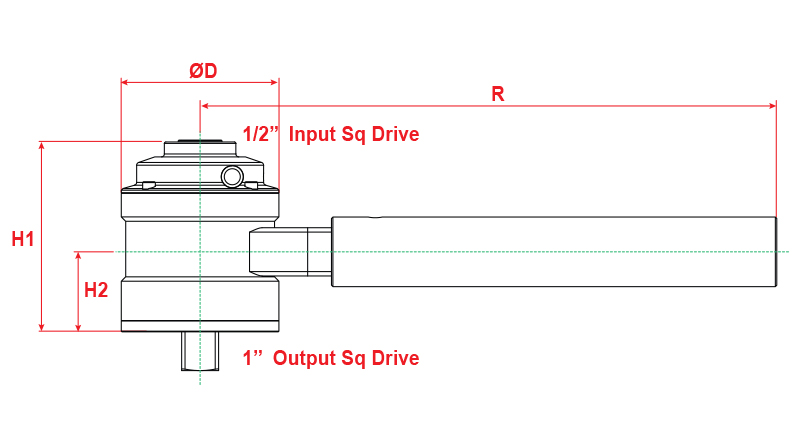

| Parça | H1 | H2 | R | D |
| No. | mm | mm | mm | Ømm |
| TW-428-01 | 130 | 55 | 450 | 109 |
| TW-428-02 | 150 | 55 | 450 | 109 |

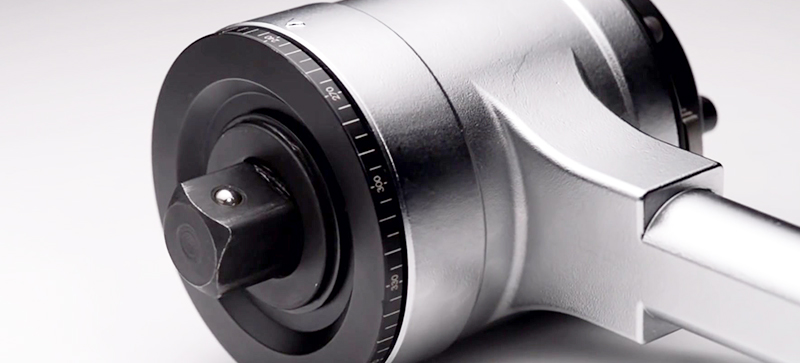

Dahili Açı Plakası
Standart tip mekanik tork artırıcılar cihaz gövdesine dahil edilmiş açı ölçer ile sunulur.
Özel uygulamalarda gerek duyulan açı özelliği de bu tork artırıcılar ile çözüme kavuşmuş olur.
Geri Dönüş Emniyet Kilidi
Yüksek tork kuvveti uygulayan bu tork artırıcılarda operatörün rahat çalışabilmesi için geri dönüş emniyet kilidir vardır. Bu kilit sıkışan kuvvetin geri tepmesini önler. Sıkma-Boş-Sökme olarak konumlandırılan bu emniyet kilidi çalışılacak yöne çevrilmelidir. Sıkma yönü için CW – Sökme yönü için CCW konumuna alınmalıdır. Cihazın uygulamadan sonra yerinden çıkarılması için uygulama yönüne hafifçe kuvvet uygulanır ve kilit orta konuma alınır.

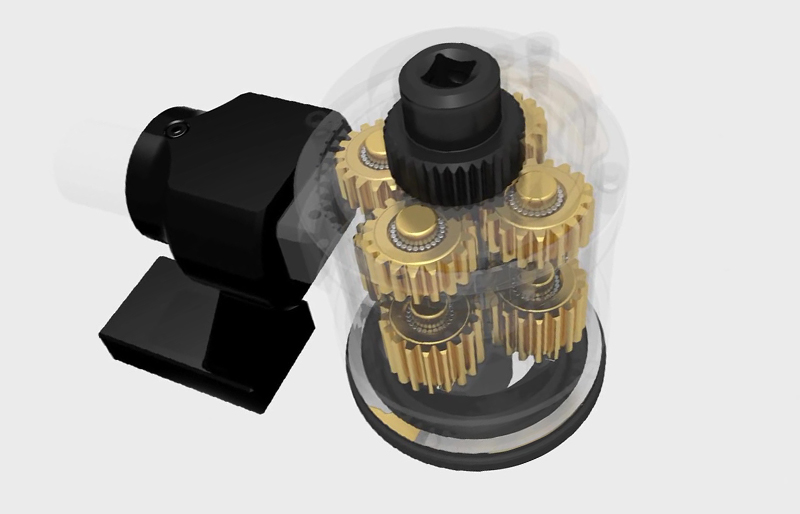

İkili Planet Dişli Sistemi İle Yüksek Aktarım Oranı
15,5 ve 26 kat aktarım oranına sahip tork artırıcılar iki katlı planet dişli sistemine sahiptir. Direnci artırılmış bu dişliler ağır şartlarda çalışmaya uygun olarak imal edilir. Sıralı sistem dişliler tork artırıcıların aktarım oranını en üst düzeyde tutar. Yüksek kuvvetlerde kas gücüne gerek kalmadan torklama imkânı sunar.

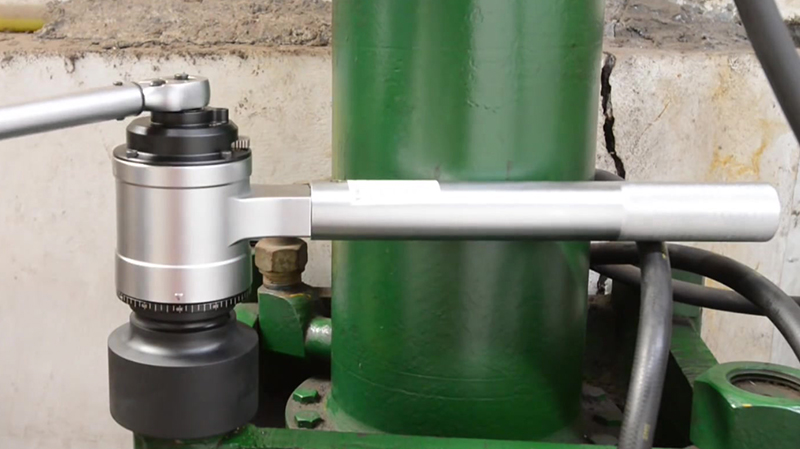

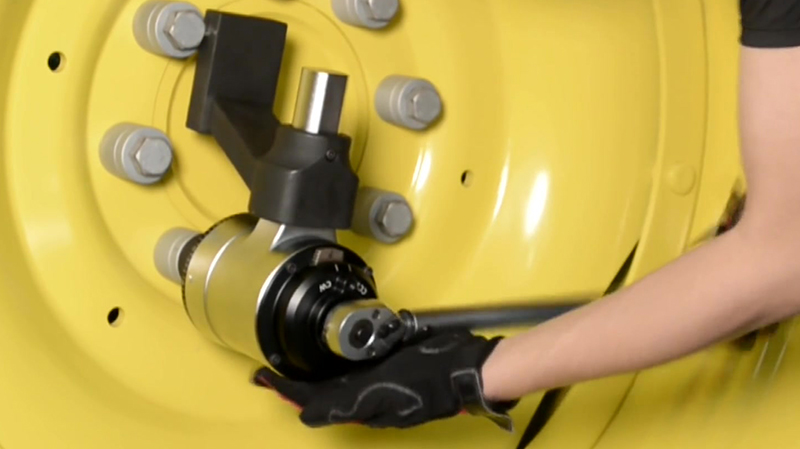

Destek Ayağı ve Dayama Noktasının Önemi
Darbesiz çalışan ve tork kontrolü sağlayan bu cihazların tamamında karşıt kuvveti oluşturmak için destek ayağı kullanılır. Destek noktası olmadan tork kontrollü cihazlarla çalışmak mümkün değildir. İki ayrı destek ayağı ile sunulan standart tip mekanik tork artırıcılarda da durum aynıdır. L tip ve boru tip destek ayakları sevkiyat içeriğine dahlidir. Böylece uygulamaların neredeyse tamamında kullanıma uygundur.
Destek noktası seçimi de destek ayağı gibi önemli bir konudur. Destek noktası cihazdan ne kadar uzaksa o kadar iyidir. Cihaza yakın yerden dayama yapıldığında planet dişli sistemine binen yük artar. Cihaz gövdesi aşırı yüklenmeyle kasılabilir ve hasara yol açabilir.
Tork Anahtarı Seçimi
Standart tip tork artırıcılar giriş kuvvetini 3000 Nm’de 15,5 kat ve 4500 Nm’de 26 kat artıracak şekilde tasarlanmıştır.
Uygulanacak tork değeri aktarım oranına bölünür ve tork anahtarının ayarlanması gereken değer ortaya çıkar.
Örneğin 3900 N.m gibi bir değer gerektiren projede 4500 N.m’lik tork artırıcının kullanıldığını varsayalım. Bu tork artırıcıda aktarım oranı 26:1’dir. 3900:26 işlemi ile 150 sonucuna ulaşılır. Yani artırıcı ile kullanılacak tork anahtarı maksimum 150 N.m’ye ayarlanmalıdır.
