- ±4% hassasiyetli mekanik tork artırıcılar
- 1500 ve 2700 Nm olarak iki ayrı modelle sunulur
- 5:1 aktarım oranı sağlayan planet dişli sistemi
- Geri dönüş kilit mekanizması yoktur
- 1500 Nm modelde maksimum giriş kuvveti 300 N.m
- 2700 Nm modelde maksimum giriş kuvveti 540 N.m
- 1’’ kare girişli havalı ağır lokmalara uyumludur
- Yassı tip tasarımı ile dar alanlarda kullanıma uygun

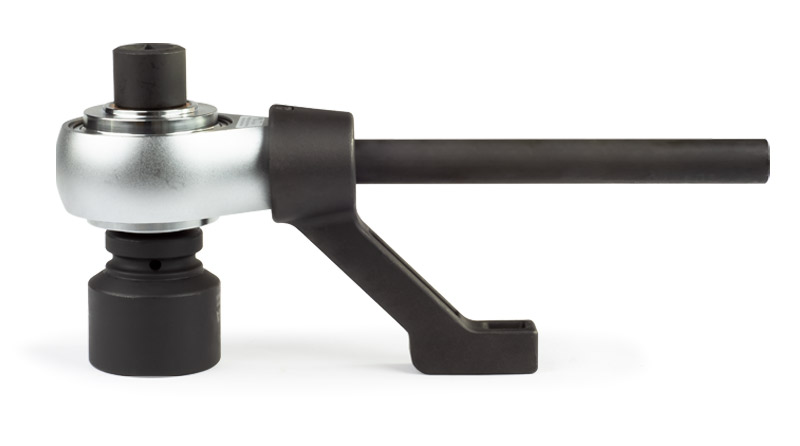

- L tip ve boru tip olarak iki ayrı destek ayağı ile gelir
- Sağlam ve ergonomiktir, bakım gerektirmez
- Türkiye’de yedek parça ve servis imkânı

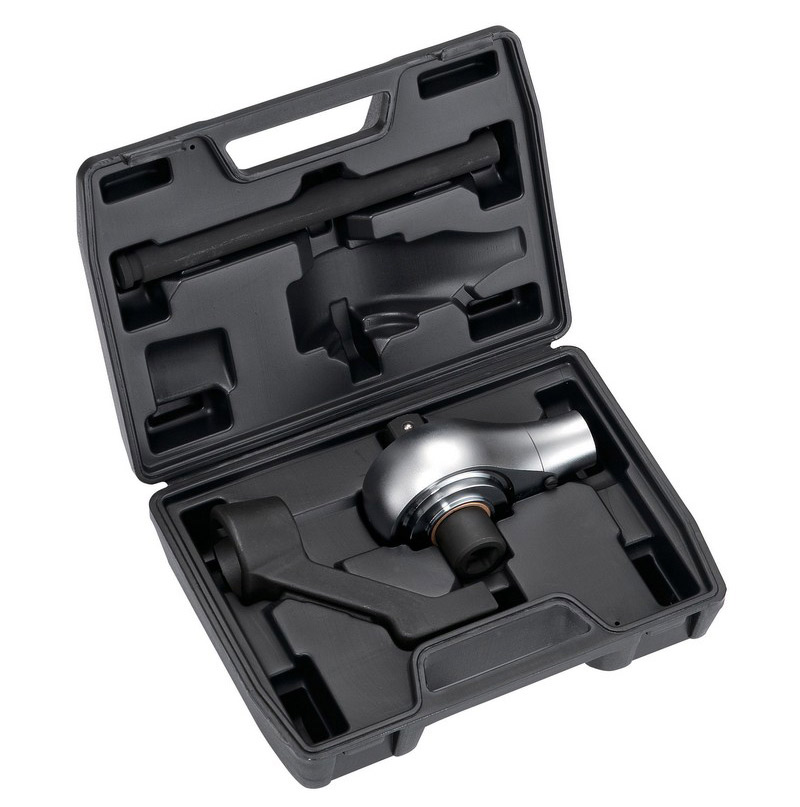

Torque Multiplier 2700 Nm
Yassı Tip Mekanik Tork Artırıcılar

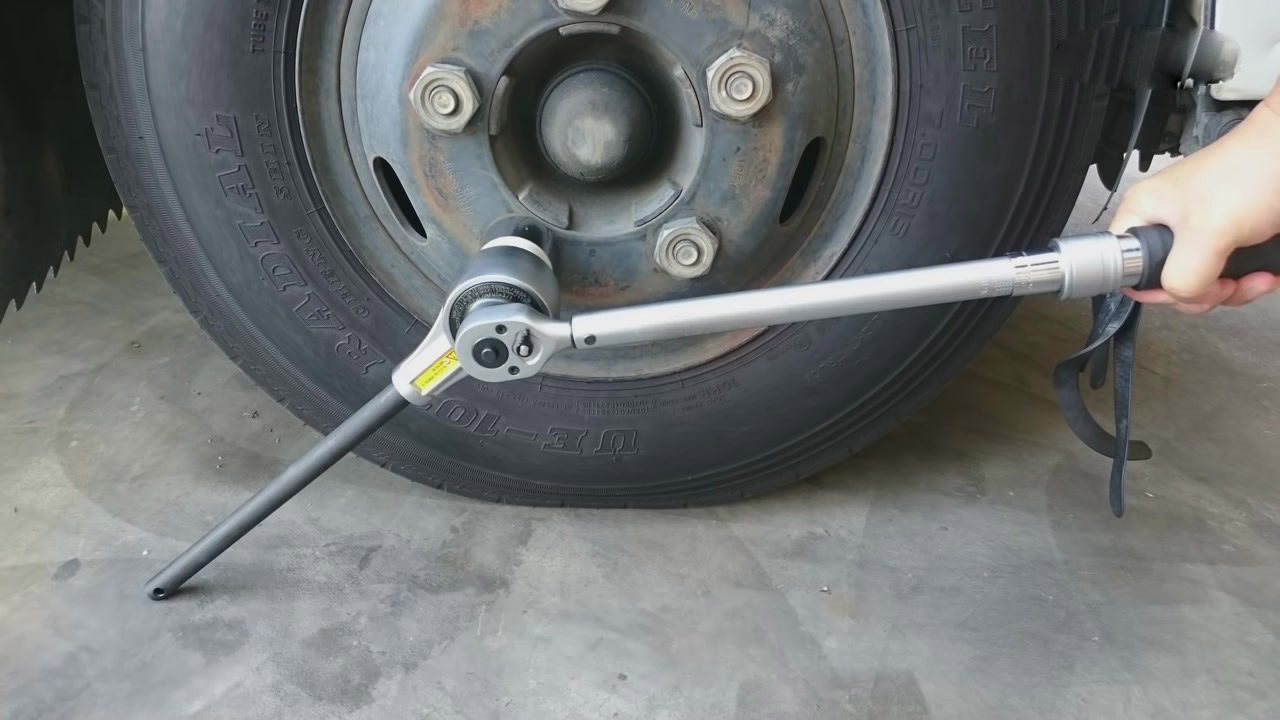

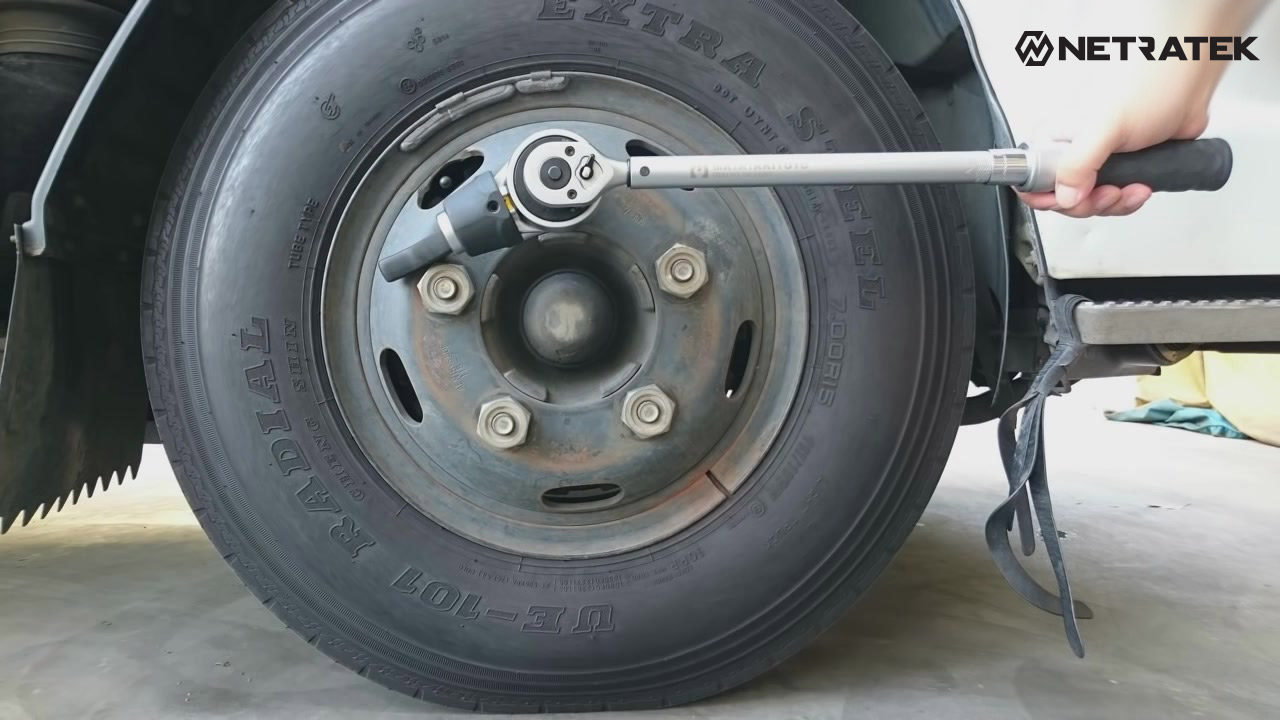

Netratek ve Torc Technik GmbH ortaklığı ile sunulan yassı tip mekanik tork artırıcılar, ağır iş torklama gerektiren uygulamalar için tasarlanmıştır. Özellikle ağır vasıtaların bijonları için tercih edilen bu tork artırıcılar farklı endüstriyel alanlarda da kullanılmaktadır. 1500 ve 2700 Nm kapasitede sunulan yassı tip mekanik tork artırıcılar, tork kontrollü civatalama işleriniz için ekonomik çözüm sunmaktadır.
1500 Nm tork artırıcı için maksimum giriş kuvveti 300 N.m’dir.
2700 Nm tork artırıcı için maksimum giriş kuvveti 540 N.m’dir.
| Parça | Tork Kapasitesi | Aktarım Oranı | Tork Anahtarı | Lokma Girişi | Giriş Kuvveti | Ağırlık* | |
| No. | N.m | Lbf.ft | # | Kare Sürücü | inch | Max. | kg |
| TW-418 | 1500 | 1100 | 5:1 | 1/2” | 1” | 300 N.m | 5,4 |
| TW-618 | 2700 | 1990 | 5:1 | 3/4” | 1” | 540 N.m | 5,4 |
*L tip destek ayağı ile birlikte toplam ağırlık
| Parça | H1 | H2 | R1 | R2 | R3 | R4 | D |
| No. | mm | mm | mm | mm | mm | mm | Ømm |
| TW-418 | 102 | 42 | 85 | 140 | 215 | 345 | 107 |
| TW-618 | 102 | 35 | 90 | 140 | 215 | 345 | 107 |

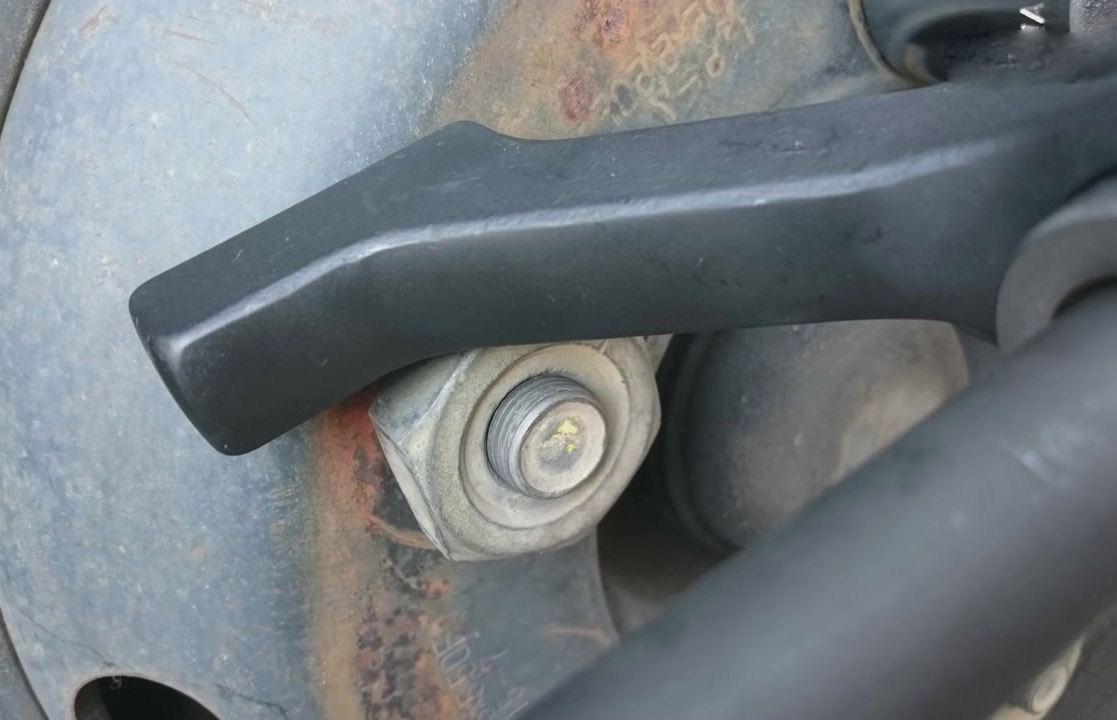

Destek Ayağı ve Dayama Noktasının Önemi
Darbesiz çalışan ve tork kontrolü sağlayan bu cihazların tamamında karşıt kuvveti oluşturmak için destek ayağı kullanılır. Destek noktası olmadan tork kontrollü cihazlarla çalışmak mümkün değildir. İki ayrı destek ayağı ile sunulan yassı tip mekanik tork artırıcılarda da durum aynıdır. L tip ve boru tip destek ayakları sevkiyat içeriğine dahlidir. Böylece uygulamaların neredeyse tamamında kullanıma uygundur.
Destek noktası seçimi de destek ayağı gibi önemli bir konudur. Destek noktası cihazdan ne kadar uzaksa o kadar iyidir. Cihaza yakın yerden dayama yapıldığında planet dişli sistemine binen yük artar. Cihaz gövdesi aşırı yüklenmeyle kasılabilir ve hasara yol açabilir.
Tork Anahtarı Seçimi
Yassı tip tork artırıcılar giriş kuvvetini 5 kat artıracak şekilde tasarlanmıştır. 1500 ve 2700 Nm maksimum çalışma kapasitesine sahip iki ayrı modelde de aktarım oranı 5:1’dir. Çalışma torku seçildikten sonra bu değer 5’e bölünür ve tork anahtarının ayarlanması gereken değer bulunur.
Örneğin 2000 N.m tork gerektiren bir uygulamada 2000:5 işlemi ile 400 N.m tork kuvveti bulunur. Yani tork anahtarı tork artırıcıya takılmadan önce 400 N.m’ye ayarlanmalıdır. Kapasiteden fazla uygulanacak tork kuvveti cihazın planet dişli sistemini bozar!
