- Maksimum çalışma basıncı 1500 bardır
- 15mm piston stroku (HTS-10 için 12mm) standart
- M20-M125 (¾’’- 5’’) aralığında saplama diş ölçülerine uygun
- 220 – 4.650 kN arasında farklı bolt tensioner seçeneği

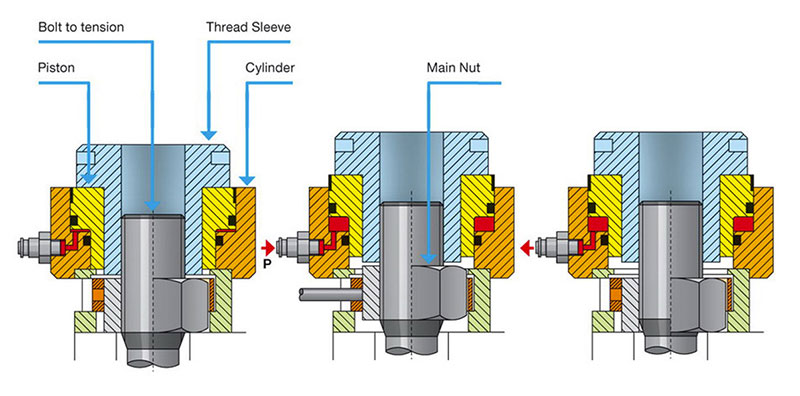

- Yük dönüşlü, tek etkili 1500 bar hidrolik sistem
- Strok aşımını önleyen strok göstergesi ile donatılmıştır
- İngiltere’de üretilir, basınç test sertifikası ile sunulur
- Farklı ölçülerde, uygulamaya özel imalat yapılabilir
- Türkiye’de garanti, yedek parça ve servis altyapısı

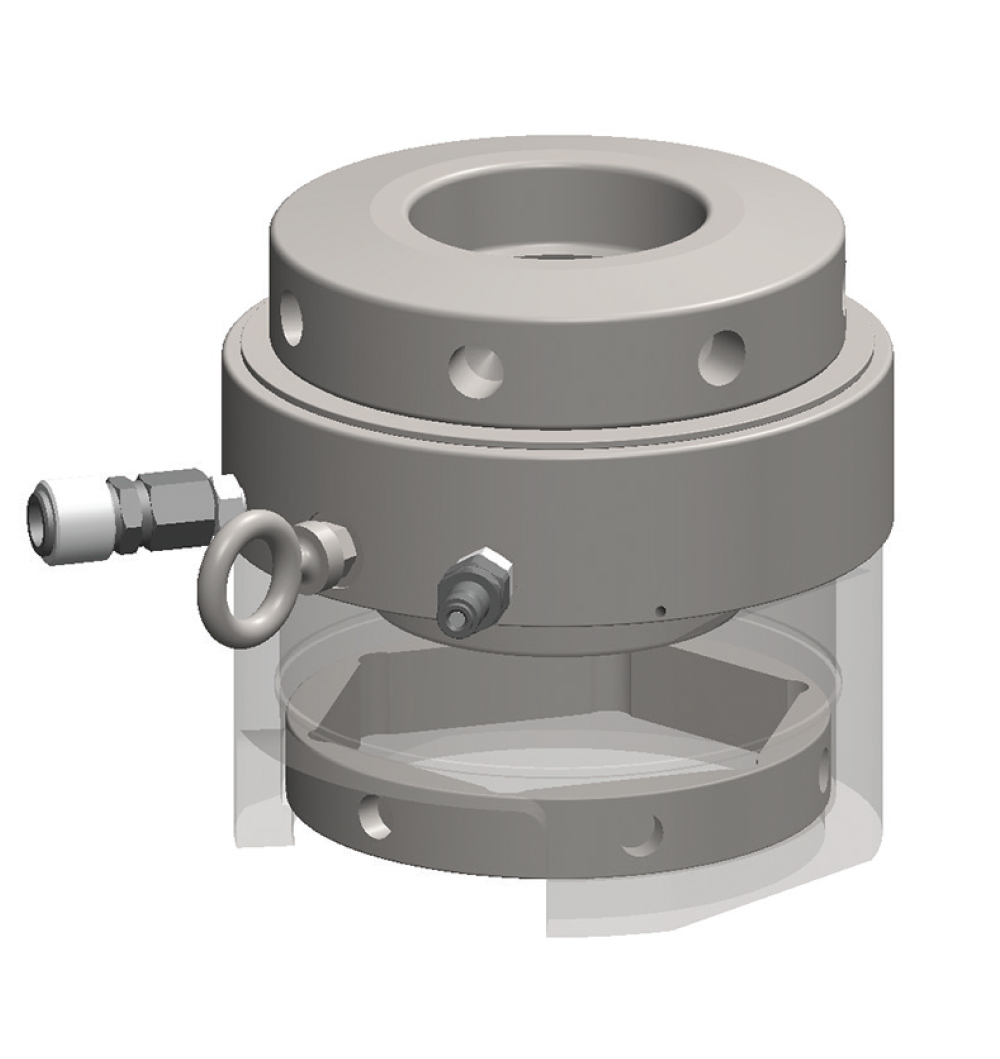

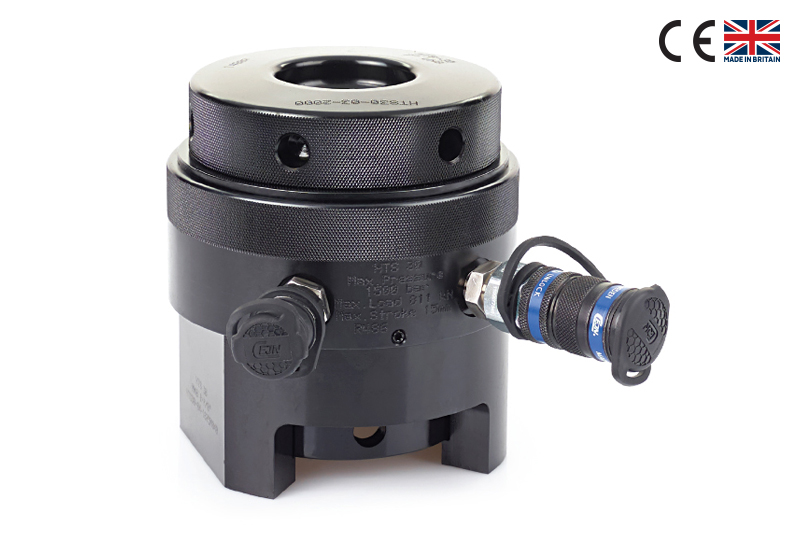

HTS Serisi Hidrolik Saplama Gerdirmeler
HTS serisi standart tip saplama gerdirmeler, tüm cıvatalama uygulamaları için uygun, çok yönlü ve güvenilir hidrolik saplama gerdirmelerdir.
ANSI, ASME ve API flanşlarda saplama gerdirme uygulamaları için mükemmel çözüm sunar.

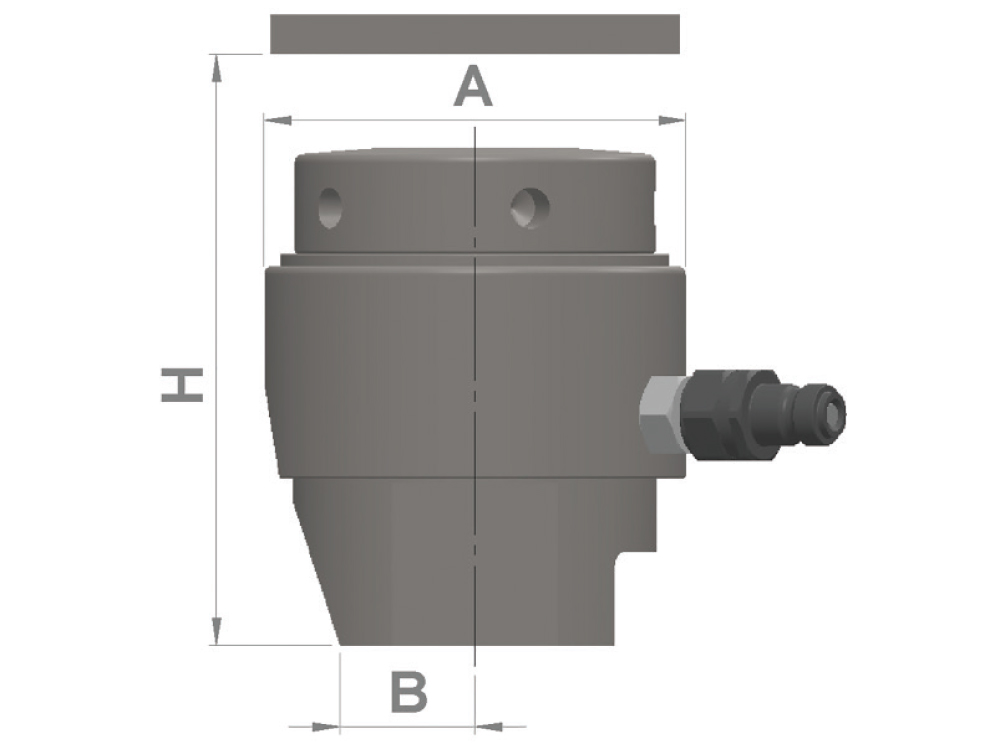

| Model No. | Saplama Diş Ölçüsü | Maks. Germe Kuvveti | Basınç Etki Alanı | Ölçüler | Ağırlık | ||||
| # | inch | Metrik | tonf | kN | mm2 | A | H | B | Kg |
| HTS-10 | 3/4 | M20 | 22,9 | 228 | 1519 | 74 | 110 | 27 | 3 |
| HTS-10 | 7/8 | M22 | 22,9 | 228 | 1519 | 74 | 115 | 27 | 3 |
| HTS-10 | 1 | M24 | 22,9 | 228 | 1519 | 74 | 125 | 30 | 3,5 |
| HTS-10 | 1 1/8 | M27 | 22,9 | 228 | 1519 | 74 | 130 | 32 | 3,5 |
| HTS-20 | – | M30 | 44,5 | 443 | 2954 | 102 | 150 | 30 | 5 |
| HTS-20 | 1 1/4 | M33 | 44,5 | 443 | 2954 | 102 | 150 | 34 | 5 |
| HTS-20 | 1 3/8 | M36 | 44,5 | 443 | 2954 | 102 | 160 | 36 | 5 |
| HTS-20 | 1 1/2 | M39 | 44,5 | 443 | 2954 | 102 | 170 | 38 | 5 |
| HTS-30 | 1 1/2 | M39 | 81,4 | 881 | 5406 | 133 | 175 | 42 | 9 |
| HTS-30 | 1 5/8 | M42 | 81,4 | 881 | 5406 | 133 | 185 | 42 | 9 |
| HTS-30 | 1 3/4 | M45 | 81,4 | 881 | 5406 | 133 | 195 | 44 | 9 |
| HTS-30 | 1 7/8 | M48 | 81,4 | 881 | 5406 | 133 | 205 | 46 | 9 |
| HTS-30 | 2 | M52 | 81,4 | 881 | 5406 | 133 | 210 | 48 | 9 |
| HTS-40 | 1 7/8 | M48 | 127,8 | 1273 | 8490 | 163 | 205 | 50 | 15 |
| HTS-40 | 2 | M52 | 127,8 | 1273 | 8490 | 163 | 215 | 52 | 15 |
| HTS-40 | 2 1/4 | M56 | 127,8 | 1273 | 8490 | 163 | 235 | 54 | 15 |
| HTS-40 | – | M60 | 127,8 | 1273 | 8490 | 163 | 238 | 54 | 15 |
| HTS-40 | 2 1/2 | M64 | 127,8 | 1273 | 8490 | 163 | 254 | 58 | 15 |
| HTS-50 | 2 1/2 | M64 | 183,6 | 1829 | 12196 | 193 | 254 | 64 | 25 |
| HTS-50 | – | M68 | 183,6 | 1829 | 12196 | 193 | 258 | 72 | 25 |
| HTS-50 | 2 3/4 | M72 | 183,6 | 1829 | 12196 | 193 | 258 | 72 | 25 |
| HTS-50 | 3 | M76 | 183,6 | 1829 | 12196 | 193 | 258 | 74 | 25 |
| HTS-60 | 3 | M76 | 265,4 | 2644 | 17627 | 231 | 260 | 76 | 44 |
| HTS-60 | – | M80 | 265,4 | 2644 | 17627 | 231 | 264 | 76 | 44 |
| HTS-60 | 3 1/4 | M85 | 265,4 | 2644 | 17627 | 231 | 272 | 80 | 44 |
| HTS-60 | 3 1/2 | M90 | 265,4 | 2644 | 17627 | 231 | 280 | 90 | 44 |
| HTS-60 | 3 3/4 | M95 | 265,4 | 2644 | 17627 | 231 | 300 | 100 | 40,5 |
| HTS-60 | 4 | M100 | 265,4 | 2644 | 17627 | 231 | 305 | 105 | 40,5 |
| HTS-70 | 3 1/2 | M90 | 361,3 | 3600 | 24000 | 275 | * | * | * |
| HTS-70 | 3 3/4 | M95 | 361,3 | 3600 | 24000 | 275 | * | * | * |
| HTS-70 | 4 | M100 | 361,3 | 3600 | 24000 | 275 | * | * | * |
| HTS-70 | 4 1/4 | M105 | 361,3 | 3600 | 24000 | 275 | * | * | * |
| HTS-80 | 4 1/4 | M105 | 466,7 | 4650 | 31000 | 315 | * | * | * |
| HTS-80 | – | M110 | 466,7 | 4650 | 31000 | 315 | * | * | * |
| HTS-80 | 4 1/2 | M115 | 466,7 | 4650 | 31000 | 315 | * | * | * |
| HTS-80 | 4 3/4 | M120 | 466,7 | 4650 | 31000 | 315 | * | * | * |
| HTS-80 | 5 | M125 | 466,7 | 4650 | 31000 | 315 | * | * | * |
*HTS70 ve HTS80 modelleri için ölçüler uygulama ve somun özelliğine göre değişmektedir.
Bakım / Onarım Sürecinizi Hızlandırın

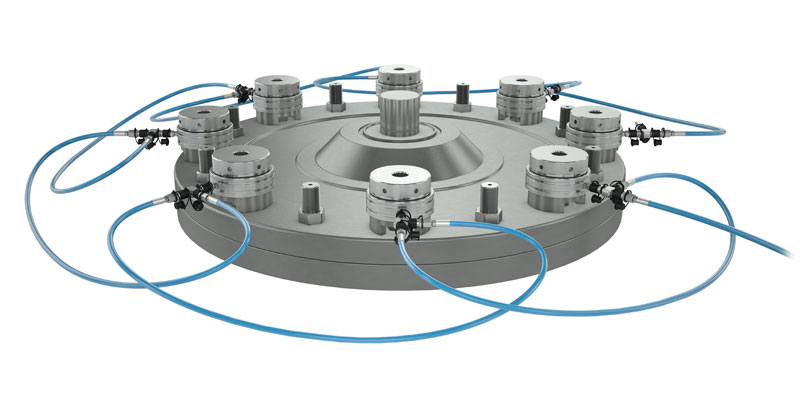

HTS serisi hidrolik saplama gerdirmelerin kullanımı hızlı ve kolaydır. Çok kısa sürede el ile montajı yapılır, kullanıma hazır hale gelir. Çoklu gerdirme ihtiyacınız için seri bağlantılı sistem önerilir. Aynı anda birden fazla saplama gerdirme kullanıldığında eşit gerdirme kuvveti ile performanslı ve daha sağlıklı bağlantı elde edilir.
İngiliz Malı Yüksek Kaliteli Saplama Gerdirme Çözümleri
TensionPro, toplamda 130 yıllık tecrübesi ile müşteri odaklı saplama gerdirme, bolt tensioner, hidrolik somun çözümleri sunan mühendislik şirketidir. Tasarım hesaplamaları ve ekipman uyumluluğundan cıvata yükü ölçümüne kadar cıvatalı bağlantılarınız için ideal ve özel çözümler için bizimle irtibata geçebilirsiniz.
