- ±3% yüksek hassasiyetli kasetli hidrolik tork anahtarları
- Her cihaz ISO17025 standartına göre kalibre edilir
- 77.000 N.m’ye kadar hidrolik tork kuvveti
- Havacılıkta kullanılan çelik alaşımlı malzeme
- Birbirinden bağımsız 360o x 360o dönebilir yağ portları
- Piston ve kaset kalınlığı aynıdır, bu özellik TorcUP’a özgüdür
- 13-205 mm aralığında kaset seçeneği
- Her somuna uygun kaset ölçü düşürücü burç
- Kaset için kare ve alyan adaptör seçenekleri
- Sıkma ve sökme yönünde kullanıma uygun
- 2 yıl garantili, menşe USA, marka TorcUP
- Türkiye’de servis, yedek parça ve kalibrasyon desteği

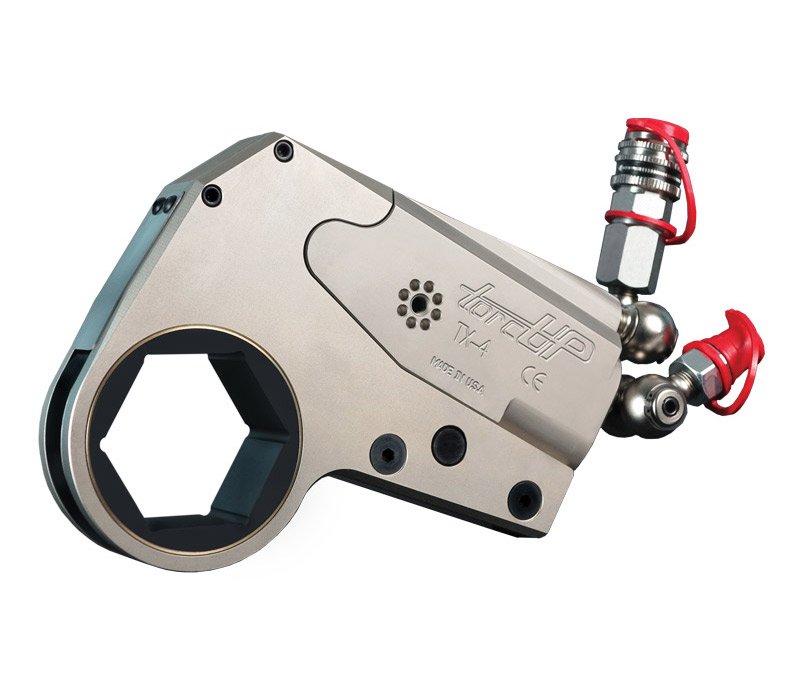

Kasetli Hidrolik Tork Anahtarları
Kasetli hidrolik tork anahtarları, lokmalı hidrolik tork anahtarlarından farklıdır. Kasetli hidrolik tork anahtarları lokma boyunun sığmadığı ya da saplama boyunun çok uzun olup lokmaya uymadığı alanlarda kullanılır.
Genellikle flanş bağlantıları, makine montajları gibi uygulamalarda tercih edilen kasetli hidrolik tork anahtarları bu işleri oldukça basit hale getirir. İnsan gücünü minimize eder, ergonomik ve güvenli çalışma ortamı sunar.

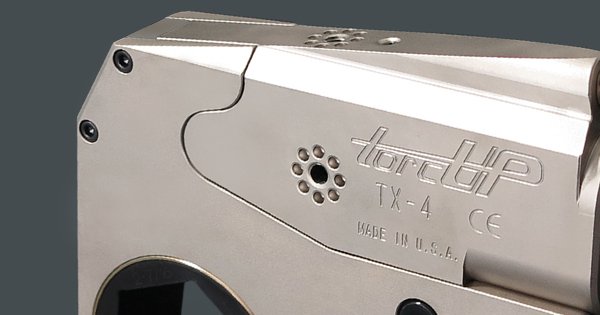

AQ Alaşımlı Metalden İmal Sağlam Hidrolik Tork Anahtarları
TorcUP TX Serisi hidrolik tork anahtarı AQ sertifikalı özel alaşımlı çelikten imal edilir. Cihaz içinde bulunan hareketli parça olabildiğince azdır. TorcUP TX serisi kasetli hidrolik tork anahtarları rakiplerine göre daha sağlam ve uzun servis ömrüne sahiptir.
| Parça | Tork Gücü (N.m) | Anahtar Ölçü Aralığı | Ağırlık (kg) | Ölçüler (mm) | ||||||
| No. | Min. | Max. | mm | inch | Piston | Kaset | L | W | R | H |
| TX-1 | 60 | 900 | 13 – 50 | 1/2” – 2” | 0,5 | 0,45 | 111 | 19,8 | 6,2 – 11,4 | 82,6 |
| TX-2 | 260 | 3.200 | 19 – 65 | 3/4” – 2.9/16” | 1,6 | 1 – 1,5 | 163,8 | 31,8 | 9,6 – 15 | 101,6 |
| TX-4 | 530 | 6.200 | 27 – 80 | 1” – 3.1/8” | 2,7 | 2,4 – 3,4 | 199,9 | 41,4 | 10,5 – 18,7 | 142,2 |
| TX-8 | 1.100 | 14.000 | 49 – 120 | 1.7/8” – 4.5/8” | 5 | 5,5 – 6,5 | 258,6 | 52,1 | 14,2 – 21 | 177,8 |
| TX-16 | 2.100 | 27.000 | 55 – 135 | 2.3/16” – 5.5/16” | 7,3 | 9,5 – 13 | 328,4 | 63,5 | 17,1 – 25,9 | 192,5 |
| TX-32 | 4.300 | 56.000 | 80 – 200 | 3.1/8” – 7.7/8” | 11,5 | 13 – 17,9 | 401,3 | 82,3 | 24,3 – 44,2 | 241,3 |
| TX-45 | 6.500 | 77.000 | 80 – 200 | 3.1/8” – 7.7/8” | 13 | 13 -17,9 | 425,5 | 124 | 24,3 – 44,2 | 261,1 |
Min. ve maks. tork değerleri en küçük ve en büyük kasete göre verilmiştir.
TX-32 ve TX-45 aynı kasetleri kullanmaktadır.
| TX‐1 |
Altıgen |
| # | mm |
| TX‐1RL13M | 13 |
| TX‐1RL14M | 14 |
| TX‐1RL15M | 15 |
| TX‐1RL17M | 17 |
| TX‐1RL012M19 | 19 |
| TX‐1RL21M | 21 |
| TX‐1RL014M22 | 22 |
| TX‐1RL24M | 24 |
| TX‐1RL101M27 | 27 |
| TX‐1RL103M30 | 30 |
| TX‐1RL32M | 32 |
| TX‐1RL106M35 | 35 |
| TX‐1RL36M | 36 |
| TX‐1RL108M38 | 38 |
| TX‐1RL110M41 | 41 |
| TX‐1RL113M46 | 46 |
| TX‐1RL115M49 | 49 |
| TX‐1RL50M | 50 |
| TX‐2 |
Altıgen |
| # | mm |
| TX‐2RL012M19 | 19 |
| TX‐2RL014M22 | 22 |
| TX‐2RL24M | 24 |
| TX‐2RL101M27 | 27 |
| TX‐2RL103M30 | 30 |
| TX‐XRL32M | 32 |
| TX‐2RL106M35 | 35 |
| TX‐XRL36 | 36 |
| TX‐2RL108M38 | 38 |
| TX‐2RL110M41 | 41 |
| TX‐2RL113M46 | 46 |
| TX‐2RL115M49 | 49 |
| TX‐2RL50M | 50 |
| TX‐2RL203M55 | 55 |
| TX‐2RL206M60 | 60 |
| TX‐2RL209M65 | 65 |
| TX‐4 |
Altıgen |
| # | mm |
| TX‐4RL101M27 | 27 |
| TX‐4RL103M30 | 30 |
| TX‐4RL32 | 32 |
| TX‐4RL36M | 36 |
| TX‐4RL108M38 | 38 |
| TX‐4RL110 | 41 |
| TX‐4RL113 | 46 |
| TX‐4RL115M49 | 49 |
| TX‐4RL50M | 50 |
| TX‐4RL203M55 | 55 |
| TX‐4RL206M60 | 60 |
| TX‐4RL209M65 | 65 |
| TX‐4RL212M70 | 70 |
| TX‐4RL215M75 | 75 |
| TX‐4RL302M80 | 80 |
| TX‐8 |
Altıgen |
| # | mm |
| TX‐8RL115M49 | 49 |
| TX‐8RL50M | 50 |
| TX‐8RL203M55 | 55 |
| TX‐8RL206M60 | 60 |
| TX‐8RL209M65 | 65 |
| TX‐8RL212M70 | 70 |
| TX‐8RL215M75 | 75 |
| TX‐8RL302M80 | 80 |
| TX‐8RL85M | 85 |
| TX‐8RL90M | 90 |
| TX‐8RL312M95 | 95 |
| TX‐8RL315M100 | 100 |
| TX‐8RL402M105 | 105 |
| TX‐8RL110M | 110 |
| TX‐8RL115M | 115 |
| TX‐8RL120M | 120 |
| TX‐16 |
Altıgen |
| # | mm |
| TX‐16RL203M55 | 55 |
| TX‐16RL206M60 | 60 |
| TX‐16RL209M65 | 65 |
| TX‐16RL212M70 | 70 |
| TX‐16RL215M75 | 75 |
| TX‐16RL302M80 | 80 |
| TX‐16RL85M | 85 |
| TX‐16RL90M | 90 |
| TX‐16RL312M95 | 95 |
| TX‐16RL315M100 | 100 |
| TX‐16RL402M105 | 105 |
| TX‐16RL110M | 110 |
| TX‐16RL115M | 115 |
| TX‐16RL120M | 120 |
| TX‐16RL125M | 125 |
| TX‐16RL502M130 | 130 |
| TX‐16RL505M135 | 135 |
| TX‐32-TX45 | Altıgen |
| # | mm |
| TX‐32RL302M80 | 80 |
| TX‐32RL85M | 85 |
| TX‐32RL90M | 90 |
| TX‐32RL312M95 | 95 |
| TX‐32RL315M100 | 100 |
| TX‐32RL402M105 | 105 |
| TX‐32RL110M | 110 |
| TX‐32RL115M | 115 |
| TX‐32RL120M | 120 |
| TX‐32RL125M | 125 |
| TX‐32RL502M130 | 130 |
| TX‐32RL505M135 | 135 |
| TX‐32RL508M140 | 140 |
| TX‐32RL145M | 145 |
| TX‐32RL150M | 150 |
| TX‐32RL155M | 155 |
| TX‐32RL160M | 160 |
| TX‐32RL608M165 | 165 |
| TX‐32RL611M170 | 170 |
| TX‐32RL175M | 175 |
| TX‐32RL180M | 180 |
| TX‐32RL185M | 185 |
| TX‐32RL190M | 190 |
| TX‐32RL711M195 | 195 |
| TX‐32RL714M200 | 200 |
| TX‐32RL205M | 205 |
Kasetli Hidrolik Tork Anahtarları – TorcUP TX Serisi

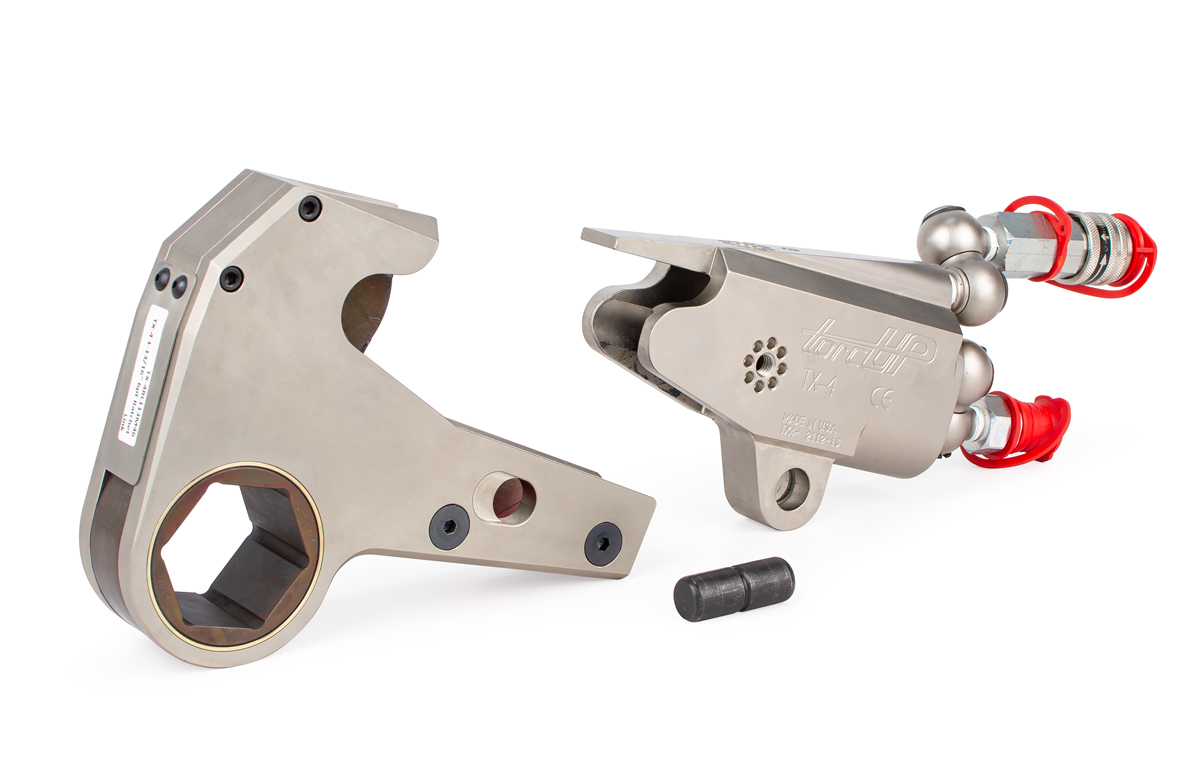

Kasetli hidrolik tork anahtarları (TorcUP TX), hidrolik piston ve altıgen kaset olmak üzere iki ana parçadan oluşur. Pistona aktarılan hidrolik yağ altıgen kaseti çeviren gücü üretir, böylece sistem çalışmaya başlamış olur.
Uygulanan basınç ve buna bağlı olarak üretilen tork kuvveti tork-basınç (Bar-N.m) tablosunda yer alır. Bu tork tablosu sevkiyat içeriğinde mevcuttur.

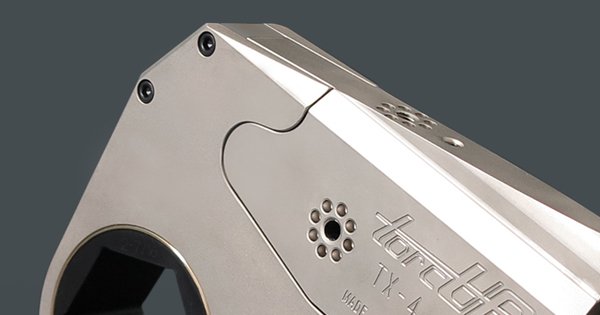

Tasarımı Patentli Hidrolik Piston
Hidrolik tork anahtarında kuvveti sağlayan piston ve civatayı döndüren altıgen kaset kısmı aynı genişliktedir. Sürtünmeyi azaltan bu yöntemle pistonun aşınması engellenmiş olur. Bu özelliği ile TX Serisi kasetli hidrolik tork anahtarları benzersizdir.

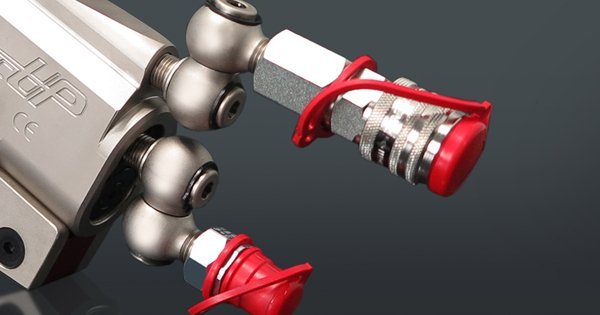

360o x 360o Çok Yönlü Dönebilir Yağ Portu
(Dual Independent Swivels)
Eşsiz tasarımıyla birbirinden bağımsız her yöne dönebilen yağ giriş portlarıyla hortum bağlantısını yapmak son derece kolaydır. Uygulama alanına göre operatör istediği gibi cihazı konumlandırabilir.

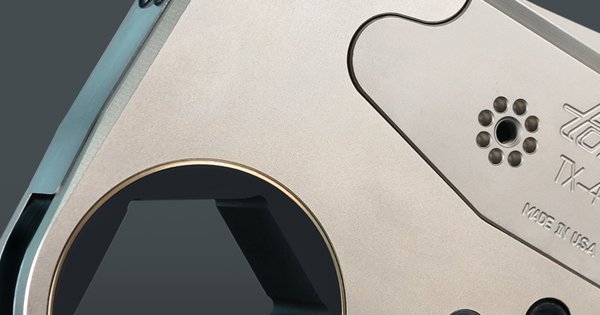

Hidrolik Tork Anahtarları Altı Köşe Kaset Aparatı
Kaset ünitesi direkt olarak somunun üzerine geçer. Lokmalı hidrolik tork anahtarlarına nazaran daha az yer kaplar. Her somun ölçüsüne ayrı kaset alınabileceği gibi büyük kasetten küçük somunlar için daraltıcı burç da tercih edilebilir. Daraltıcı burçların maliyeti düşük olduğu için daha ekonomik çözüm sunar.
Kasetli hidrolik tork anahtarları saplama boyunun yüksek olduğu projelerde kullanılır. Ayrıca flanş üzerindeki somunlar için de ideal çözüm sunar. Kaset, powerhead olarak adlandırılan hidrolik pistona kolayca takılır, çıkarılır. Herhangi bir el aletine ihtiyaç olmadan kaset değişimi yapılır.

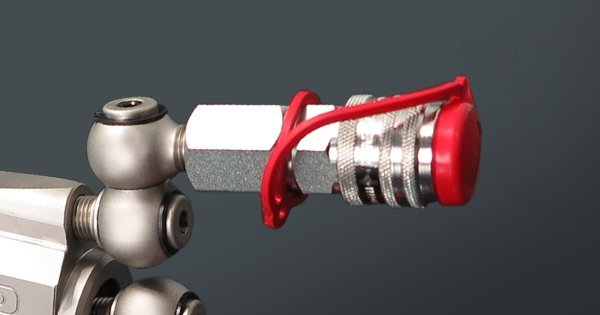

Hızlı Birleştirmeli Geçme Kaplinler
3 kat güvenlik kat sayısı ile yüksek basınç altında çalışmak oldukça güvenli hale getirilmiştir. Hızlı geçmeli yağ giriş kaplilerinin montajı çok kolaydır, herhangi bir el alet, anahtar kullanmadan bağlantı yapılır. Kaplinler gevşemez, damlatmaz.
Ekstra Güçlendirilmiş Piston ve Kaset Materyali
TX Serisi hidrolik tork anahtarı yüksek mukavemete sahiptir. Hem piston hem de kaset havacılık sektöründe kullanılan yüksek dayanıklılığa sahip 4340 çelik alaşımlı materyalden üretilir.

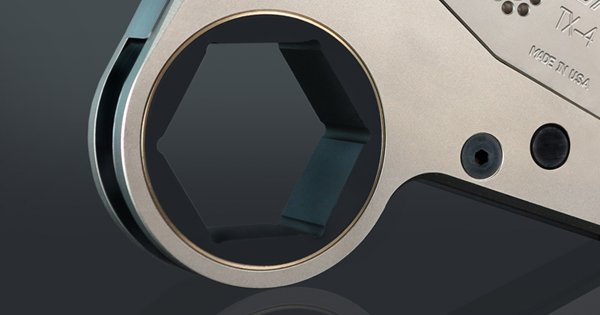

Kaset Aparatı Yarıçapı – Radius
Düşürülmüş kaset yarıçapı sayesinde dar bölgelerde çalışmak TX serisi hidrolik tork anahtarı için oldukça kolaydır. Rakipleri gibi hantal ve kalın gövdeye sahip değildir.

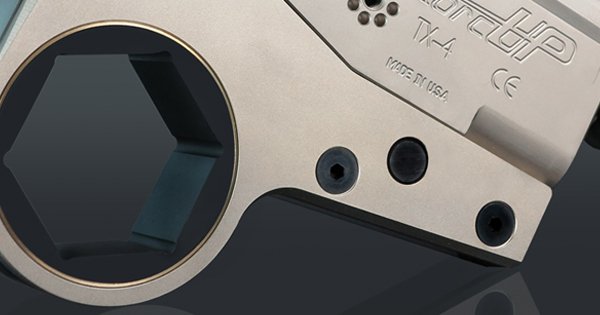

Dahili Destek Tabanı
Burkulmadan bağımsız dayama şansı sunan destek ayağı sayesinde standart uygulamalarda hidrolik tork anahtarını konumlandırmak çok kolaydır. Standart dışı uygulamalar için de aksesuarlar mevcuttur. Aksesuar seçimi için bizimle iletişime geçin.

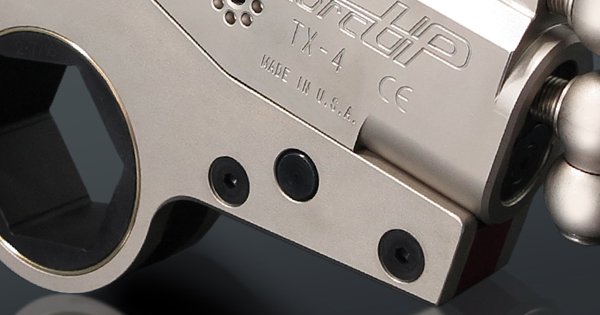

Hidrolik Tork Anahtarı Kaset Pimi
Hidrolik tork anahtarı nın iki parçasını bir araya getiren bu pimler herhangi ekstra bir el aletine ihtiyaç duymaksızın hızlıca çıkarılıp takılabilir. Kaset aparatı değişimi oldukça basittir.

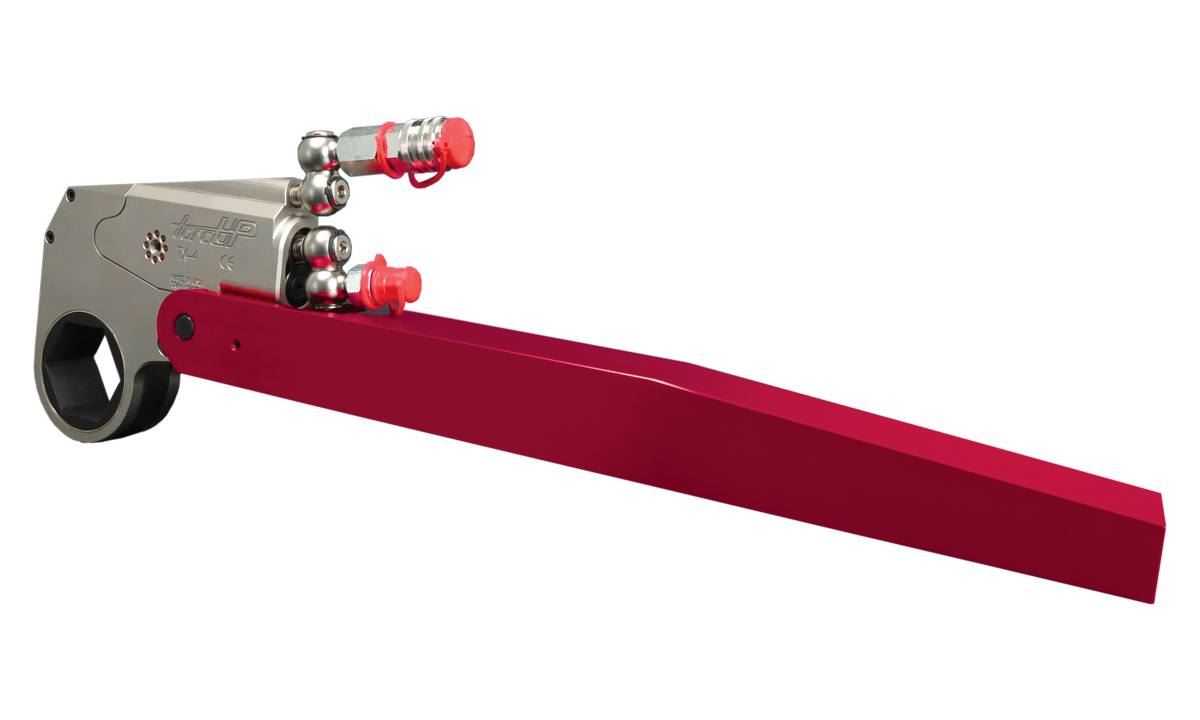

Uzun Destek Ayağı
Cihazdan daha uzakta bir destek alanı sağlamak için kullanıma uygun aksesuardır. Ölçülere aşağıdaki linkten erişebilirsiniz.

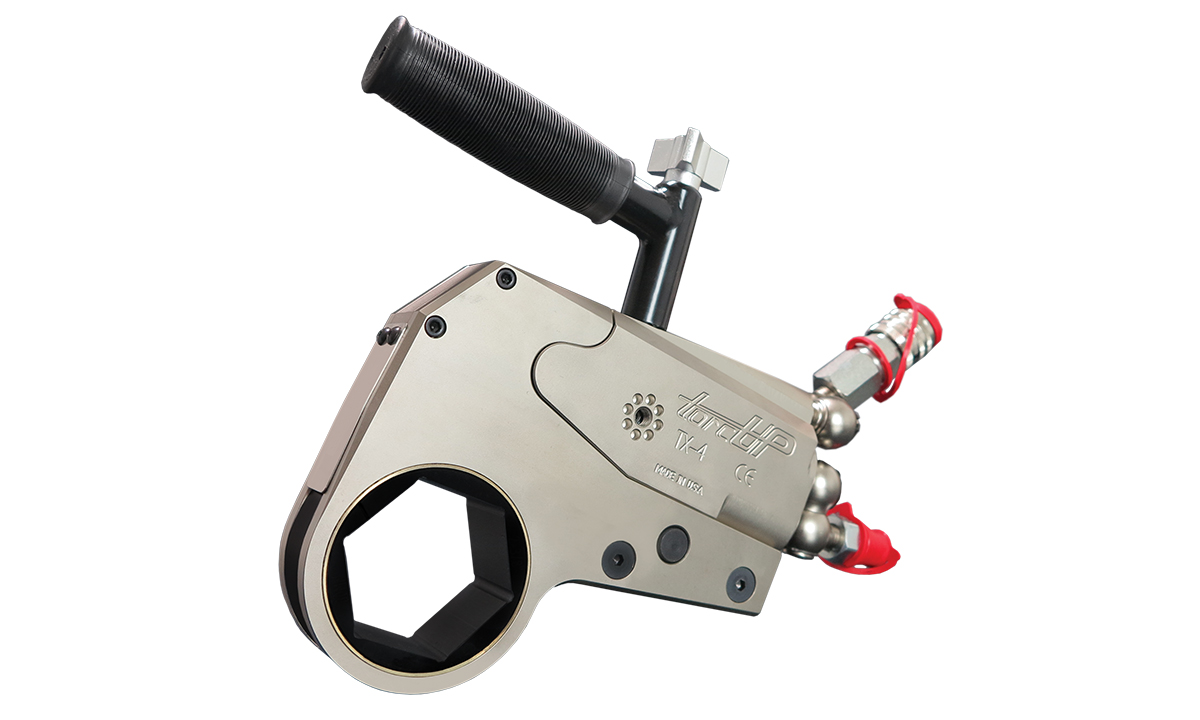

Tutma Kolu
Elleri destek noktasından uzak tutarken cihazın güvenli çalıştırılması ve konumlandırılması için tercih edilebilir.

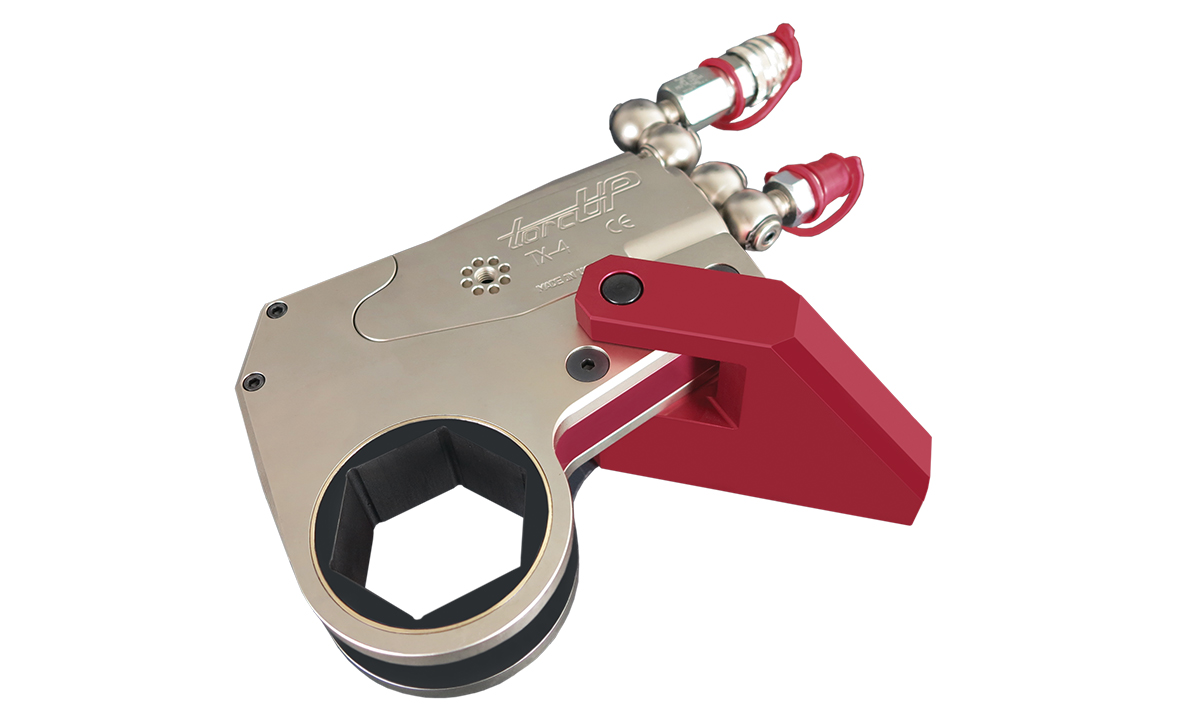

Küçük Destek Pedi
Bu özel destek ayağı cihazın alt noktasında veya bir flanşın kenarında destek noktası sağlar.

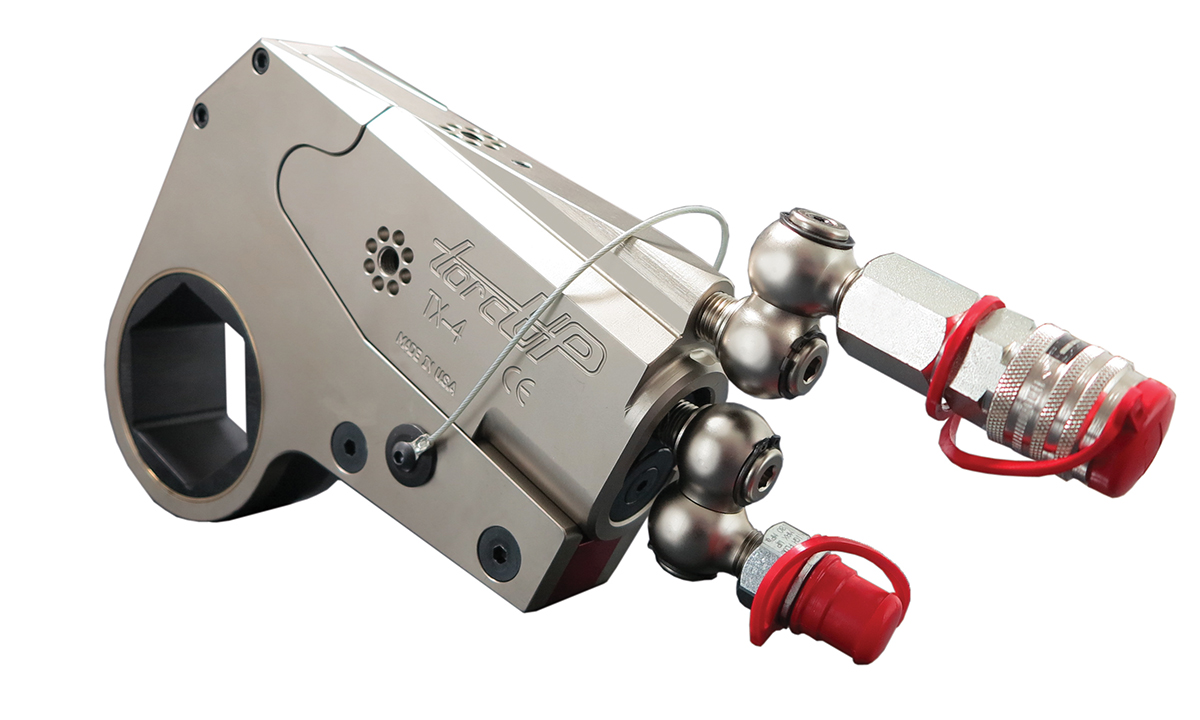

Kordonlu Kaset Pimi
Pim kordonu sayesinde kaset ve piston bağlantısı yapıldığında pimin düşmesi ve kaybolması önlenir.

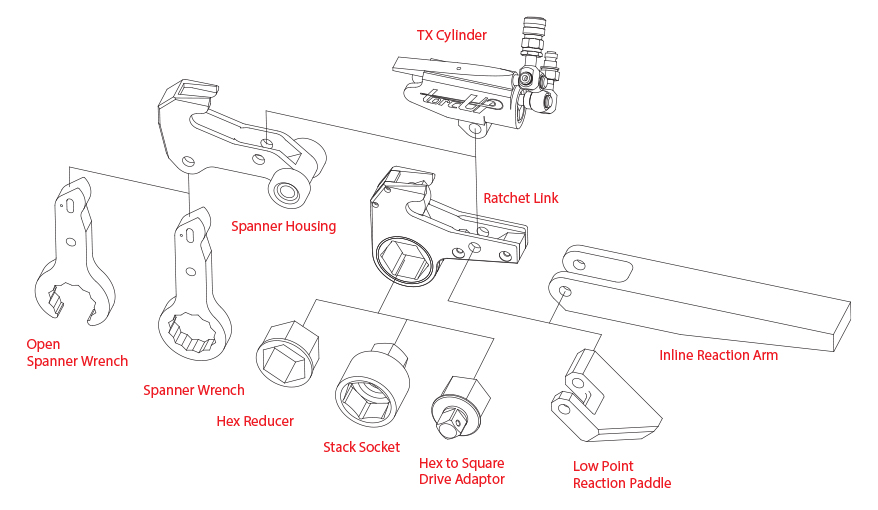

[PDF DOWNLOAD]

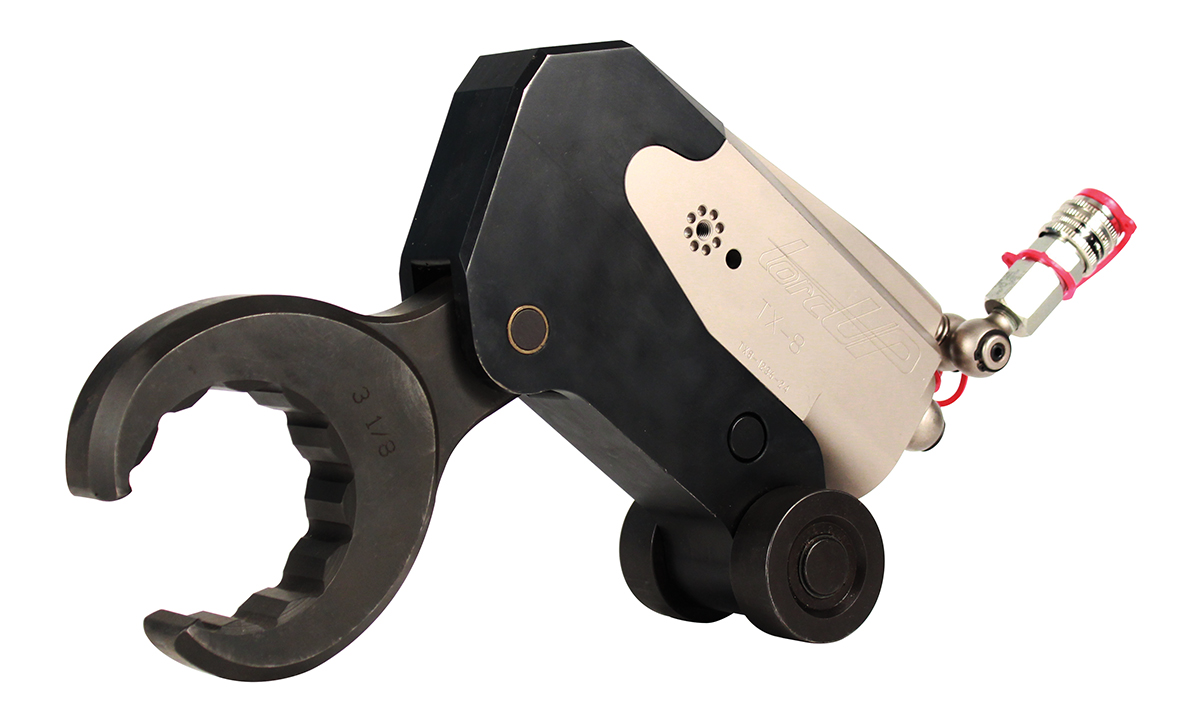

SX Serisi Özel Anahtarlar
Standart ölçülerde ve açık veya kapalı ya da özel ölçülerde imal edilen bu anahtar tipleri dar bölgelerde çözüm sunar.

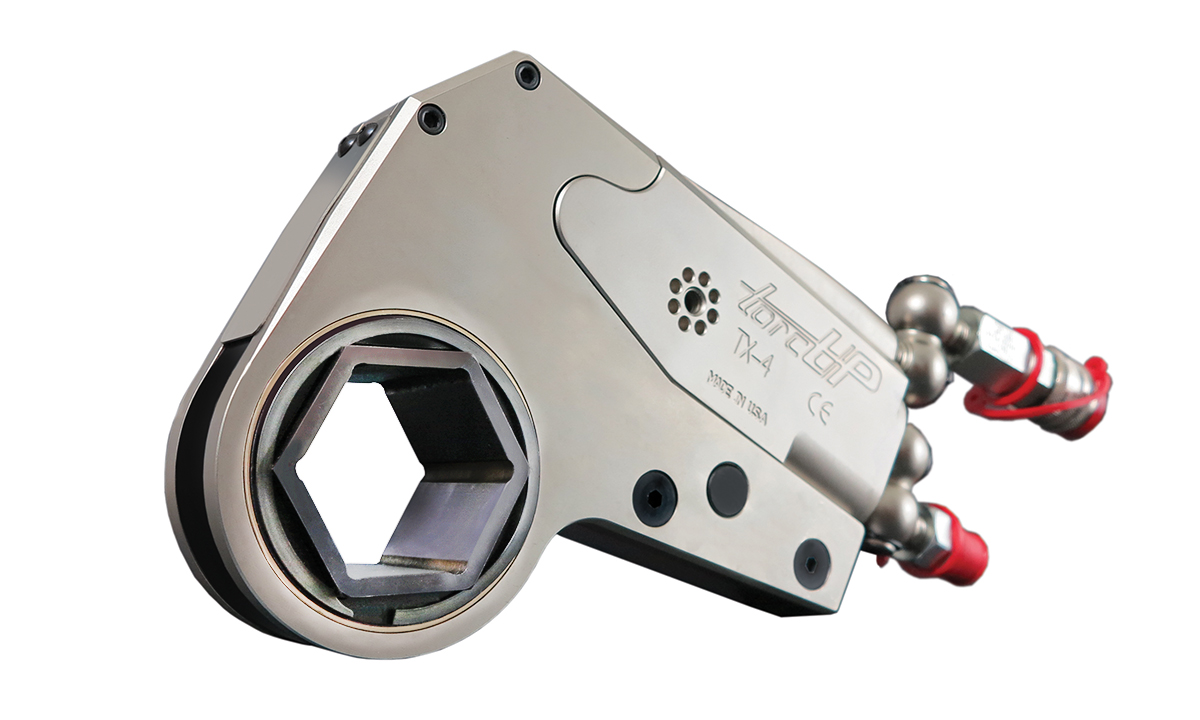

Kaset Ölçü Düşürücüler
Kaset düşürücü burçlar tek bir kaset ile bir kaç farklı somun ölçüsünde çalışma imkanı sunar.
[PDF DOWNLOAD]

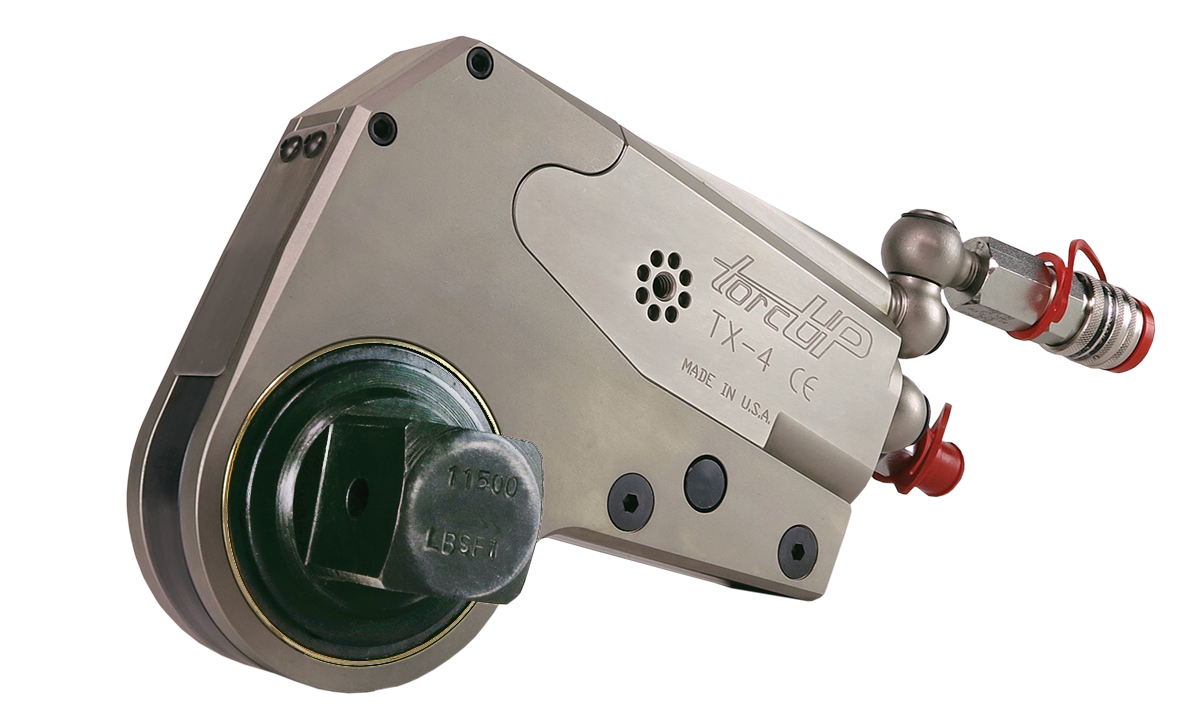

Kare Sürücü Adaptörü
Kare sürücü adaptör ile altıköşe ölçüsü lokma kullanımına uygun hale gelir ve istenen ölçüde lokma kullanılır.
[PDF DOWNLOAD]

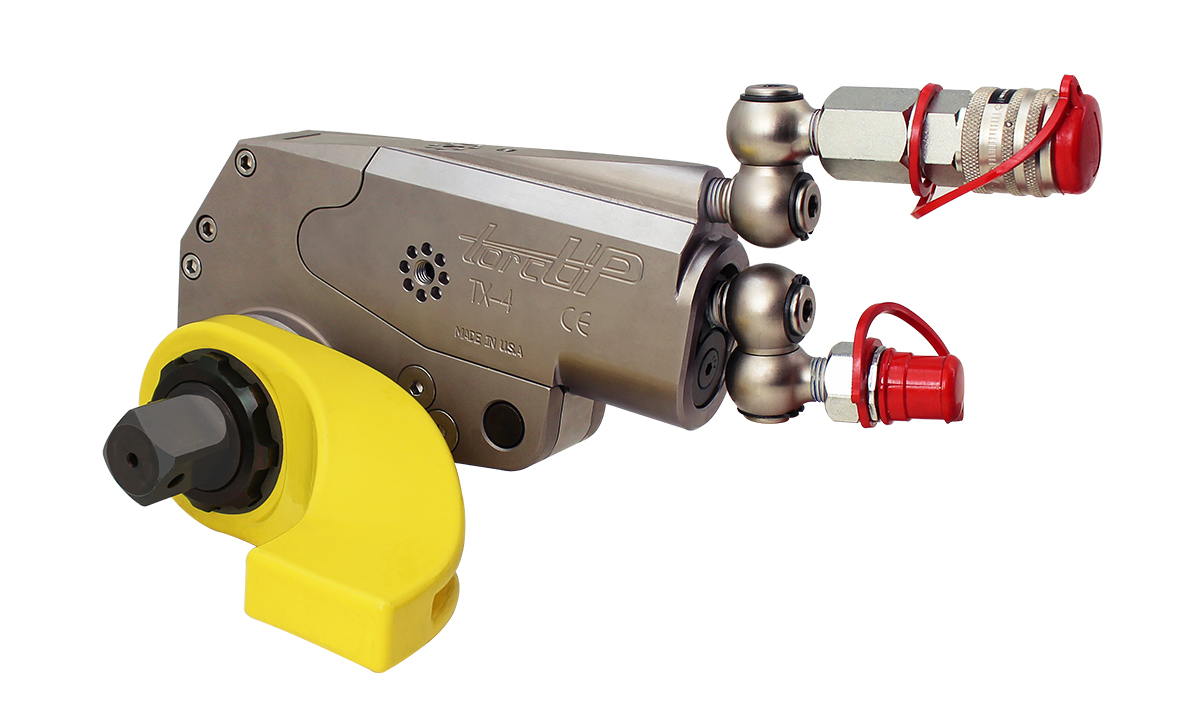

TX4 SDL Lokma Tip Çevirici
TX4 modeli için özel olarak sunulan bu kaset ile cihaz lokmalı tip bir hidrolik tork anahtarına çevrilir.

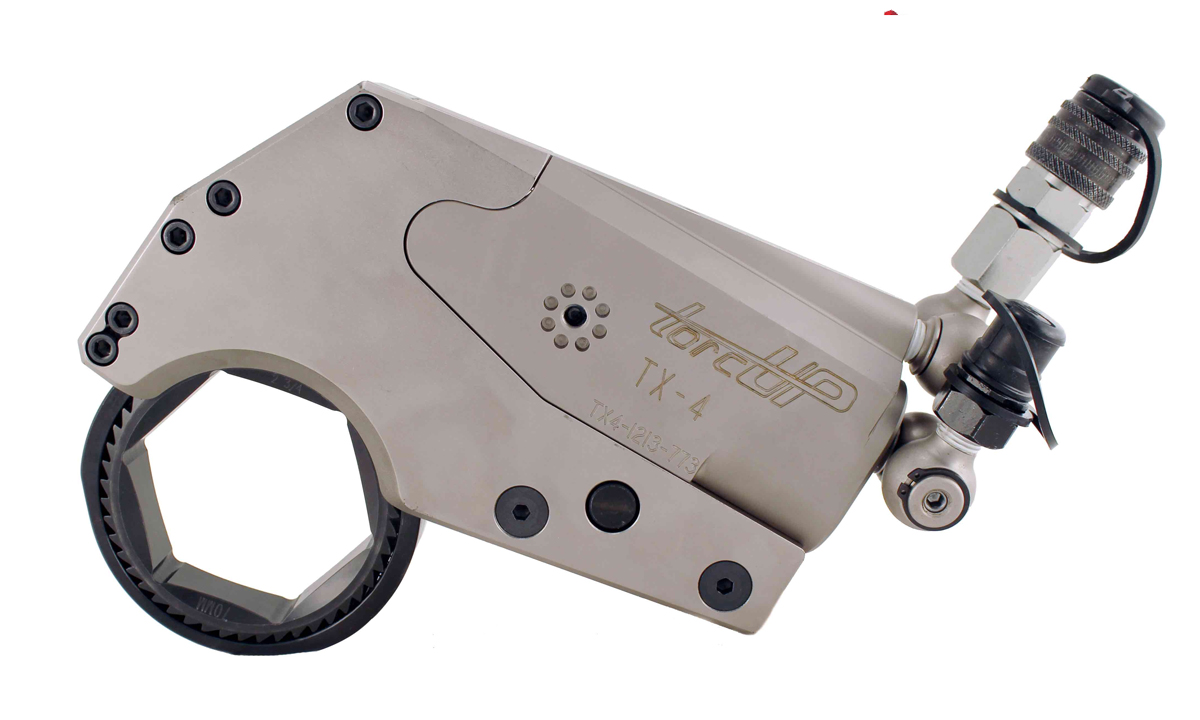

Slimline Kasetler
Slimline serisi kasetlerin radius ölçüsü daha da azaltılmıştır, en zorlu ve dar bölgelerde kolay konumlandırılır ve kullanılır.
