- ±3% yüksek hassasiyetli lokmalı hidrolik tork anahtarı
- Her cihaz ISO17025 standartına göre kalibre edilir
- 81.000 N.m’ye kadar hidrolik tork kuvveti
- Patentli yekpare alüminyum gövde (Mono-Body)
- VASCOMAX® sınıfı çelikten imal kare sürücü ve dişliler
- Birbirinden bağımsız 360o x 360o dönebilir yağ portları
- Sıkma ve sökme yönünde kullanıma uygun
- İtmeli geçmeli kare sürücü ile kolay yön seçimi
- Güvenlik kilitli, her yöne ayarlanabilir destek ayağı
- Gövdeye işlenmiş basınç/tork ayar tablosu
- Çok dişli tahrik sistemi ile her strokta 27o dönme açısı
- 2 yıl garantili, menşe USA, marka TorcUP
- Türkiye’de yedek parça, servis ve kalibrasyon hizmetleri
Ultra Sağlam Hidrolik Tork Anahtarı
VASCOMAX® Sınıfı Çelikten İmal Kare Sürücü ve Dişlilier %30 DAHA GÜÇLÜ ve %15 DAHA SERT
TorcUP TU Serisi lokmalı hidrolik tork anahtarı rakiplerinden daha sağlam ve uzun ömürlüdür.
Lokmalı hidrolik tork anahtarı kasetli hidrolik tork anahtarlarından farklı olarak daha esnek çözüm sunar. Her somun için yalnızca havalı ağır lokma ihtiyacınız olur, dolayısıyla kasetli hidrolik tork anahtarlarına göre daha ekonomik torklama çözümü sunar.
| Parça | Tork Gücü (N.m) | Sürücü | Ağırlık | Ölçüler (mm) | |||||||
| No. | Min. | Max. | inch | kg | H | L1 | L2 | R | W1 | W2 | W3 |
| TU-2 | 170 | 1.900 | 3/4” | 2,5 | 106,7 | 122,4 | 161 | 24,9 | 50,8 | 70,9 | 112,3 |
| TU-3 | 440 | 4.700 | 1” | 4,9 | 135,3 | 162,5 | 214,1 | 33,2 | 66,8 | 93,5 | 147,6 |
| TU-5 | 740 | 8.000 | 1.1/2” | 8,2 | 162,6 | 200,9 | 270,7 | 39,8 | 79,2 | 117,8 | 177,8 |
| TU-7 | 1.000 | 11.000 | 1.1/2” | 8,6 | 182,1 | 224,5 | 294,1 | 44,9 | 91,7 | 128,5 | 202,7 |
| TU-11 | 1.400 | 16.000 | 1.1/2” | 13,1 | 198,1 | 248,6 | 324,8 | 51,5 | 100,3 | 137, 9 | 221,5 |
| TU-20 | 2.600 | 29.000 | 2.1/2” | 27,6 | 234,3 | 239,7 | 408,9 | 58,7 | 123,6 | 181,7 | 276,4 |
| TU-27 | 3.600 | 38.000 | 2.1/2” | 31,7 | 258,8 | 312,9 | 414,8 | 62,5 | 133,6 | 192,3 | 295,4 |
| TU-60 | 7.800 | 81.000 | 2.1/2” | 59,8 | 292,1 | 390,7 | 518,2 | 78,7 | 167,1 | 225,8 | 363 |
*TU-5, TU-20, TU-27 ve TU-60 modellerinde kare sürücü geçmeli değil frezelidir. Bu sayede cihazların radius ölçüsü daha da küçültülmüştür.
** Tork değerleri kalibrasyon verisine göre değişiklik gösterebilir. Ortalama değerler verilmiştir.

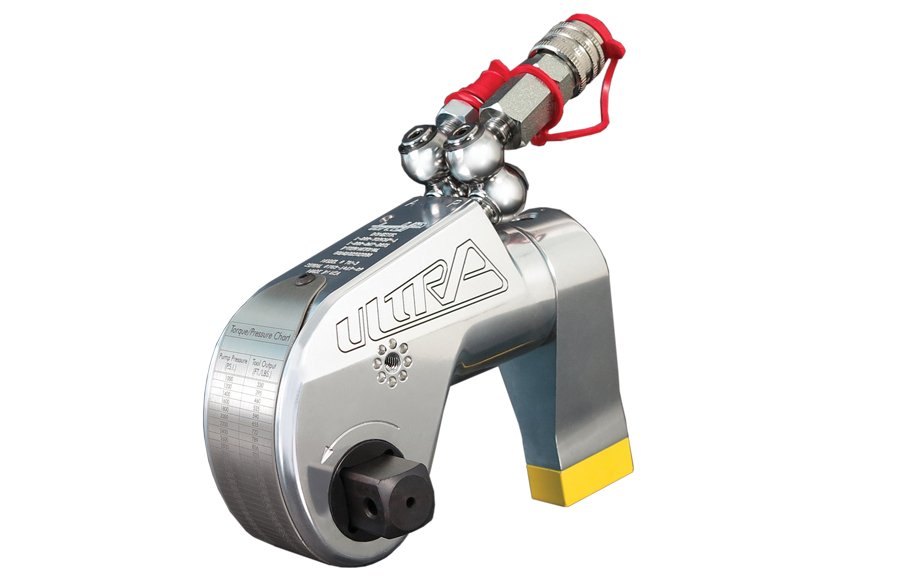

TorcUP TU Serisi Lokmalı Tip Hidrolik Tork Anahtarı

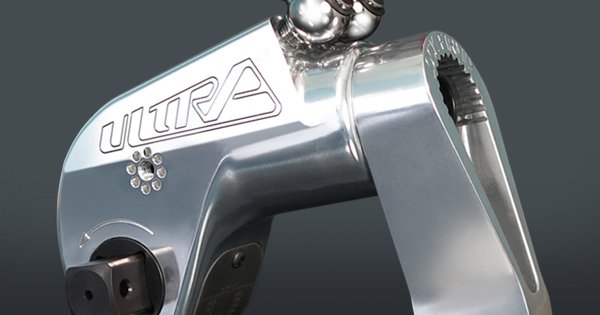

Hidrolik Tork Anahtarı Patentli Yekpare Gövde (Mono-Body Housing)
TU Serisi hidrolik tork anahtarları gövdesi tek parçadan oluşur. Tek bir blok 7075 AQ sertifikalı alüminyumdan işlenen tork anahtarı gövdesi, cihaz basınç altındayken burkulmayı ve esnemeyi önler.
360o x 360o Çok Yönlü Dönebilir Yağ Portu
(Dual Independent Swivels)
Eşsiz tasarımıyla birbirinden bağımsız her yöne dönebilen yağ giriş portlarıyla hortum bağlantısını yapmak son derece kolaydır. Uygulama alanına göre operatör istediği gibi cihazı konumlandırabilir.
İtmeli Geçmeli Kare Sürücü
(Push-Through Drive)
İtmeli-Geçmeli tasarımı sayesinde kare sürücüyü yerinden çıkarmadan sıkma ya da sökme konumuna almak oldukça kolaydır. Kullanıcı tek eliyle işlemi yapar, sürücüyü düşürüp zarar vermesi olası değildir.
Çelik Destek Ayağı Pabucu
Hidrolik tork anahtarlarında karşıt kuvvet oluşturmak için destek ayağı vardır. Bu destek ayağının doğru konumlandırılması oldukça önemlidir, zira yanlış konumlandırılan tork anahtarlarının gövdesine binen yük daha yüksek olur ve cihaza hasar verir. TU serisi hidrolik tork anahtarlarının destek ayağında sarı renkli çelik bölge bulunur. Bu bölge ana destek noktasıdır ve mümkün oldukça yalnızca bu noktadan destek alınmalıdır.
Destek Ayağı Ayar Butonu
Hidrolik tork anahtarı destek ayağı kendi etrafında 360 derece dönebilir, ayarlamak için yalnızca tek bir buton vardır. Bu buton sayesinde destek ayağı uygun konuma getirilir ve kilitlenir. Kilit mekanizması destek ayağının çıkmasını, gevşemesini engeller.
Lazer İşlemeli Tork/Basınç Tablosu
TU serisi lokmalı hidrolik tork anahtarı gövde üzerine lazerle işlenmiş tork tablosu ile sunulur. Sevkiyat içeriğindeki tork tablosu kaybolsa bile kullanıcı tüm ayarlarını gövde üzerine işlenmiş tablodan yapabilir. Tork ayarı hidrolik ünite üzerindeki basınca göre belirlenir. Tablodaki verilere göre ünite üzerinden basınç ayarlanır ve istenen tork kuvveti elde edilir.

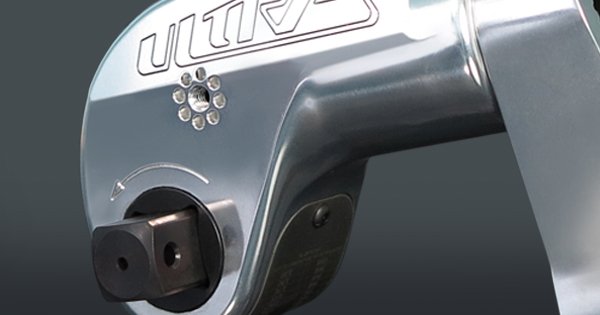

Hidrolik Tork Anahtarı İnce Dişli Cırcır Mekanizması
Vascomax kare sürücünün bağlı olduğu cırcır mekanizması ince dişlerden oluşur. Sıradan hidrolik tork anahtarları tersine TU serisi hidrolik tork anahtarlarında boşlama mandalı bulunmaz. Çünkü TU serisi hidrolik tork anahtarları torklama işlemi sırasında sıkışıp kalmaz. İnce dişli cırcır sayesinde cihaz her strokta 27 derece döner bu da TU serisi hidrolik tork anahtarlarının daha hızlı çalışması anlamına gelir.

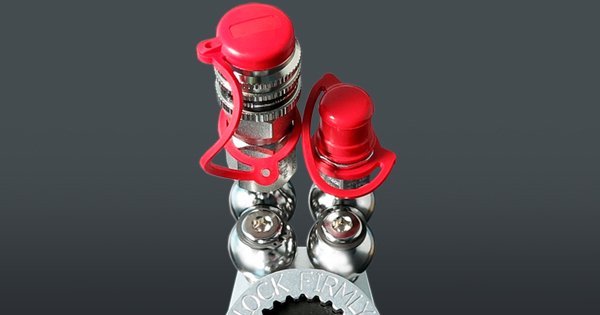

Hızlı Birleştirmeli Geçme Kaplinler
Cejn marka hızlı geçme kaplinler ile hidrolik tork anahtarı 3 kat güvenlik kat sayısına sahiptir. Hidrolik tork anahtarı ile yüksek basınç altında çalışmak oldukça güvenli hale getirilmiştir. Hızlı geçmeli yağ giriş kaplilerinin montajı çok kolaydır, herhangi bir el aleti, anahtar kullanmadan bağlantı yapılır. Kaplinler gevşemez, damlatmaz.

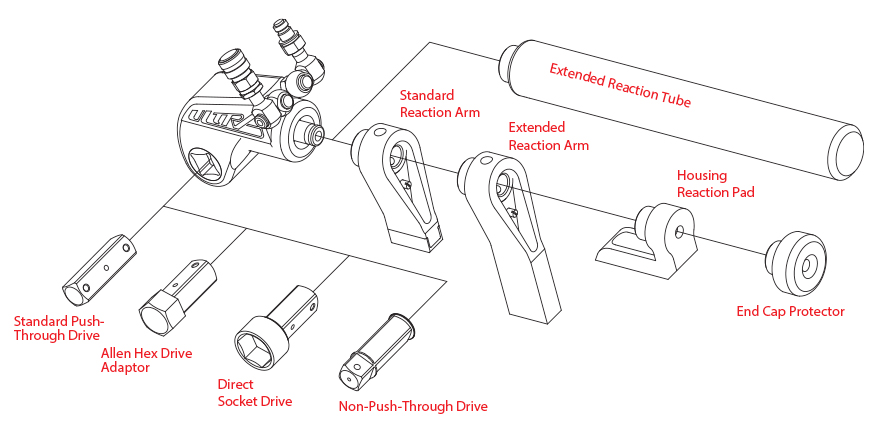

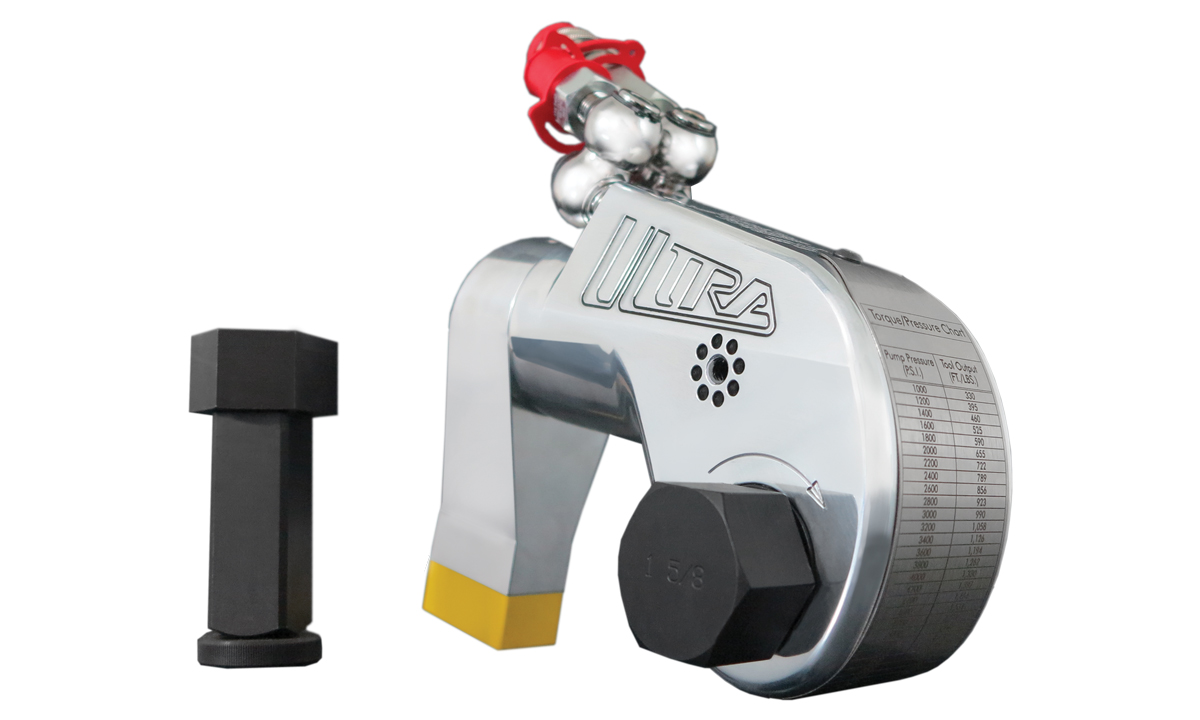

Altıgen Sürücü Adaptörü
Imbus civatalara doğrudan oturur, lokma kullanmaya gerek kalmaz. Standart metrik ve imperial ölçülerde özel olarak imal edilir.

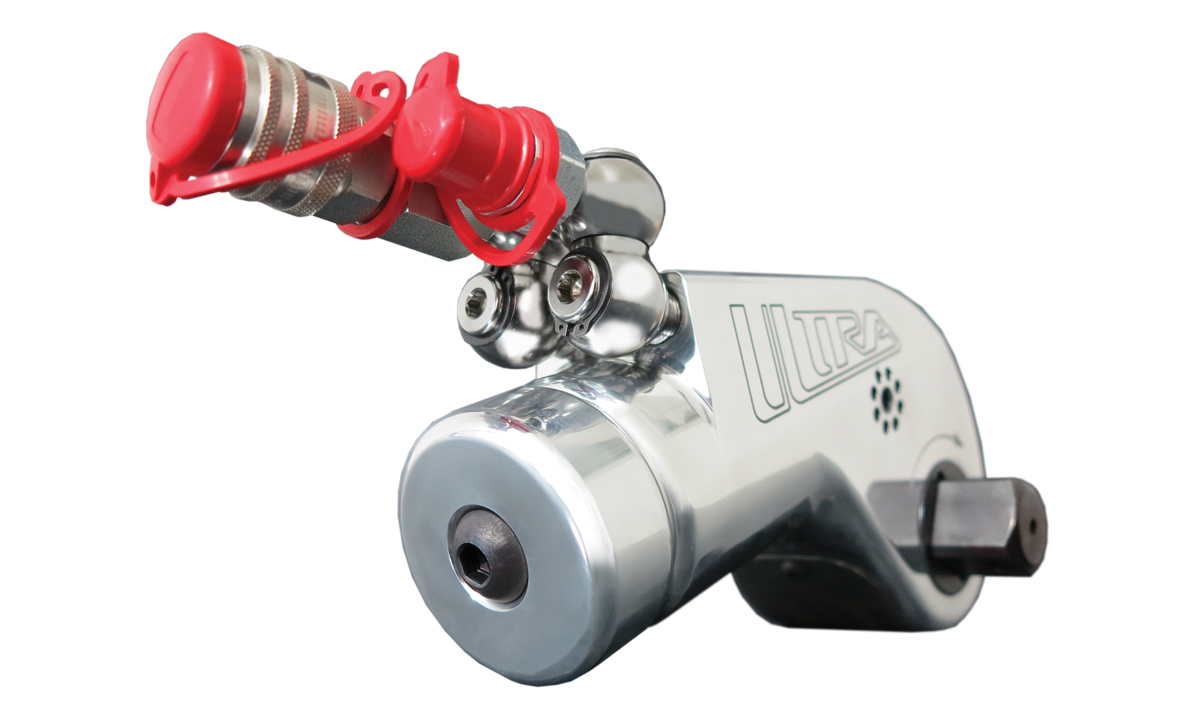

Arka Koruma Kapağı
Bu aksesuar, cihazı destek ayağı olmadan çalıştırırken destek ayağı bağlantı bölümü için koruma sağlar.

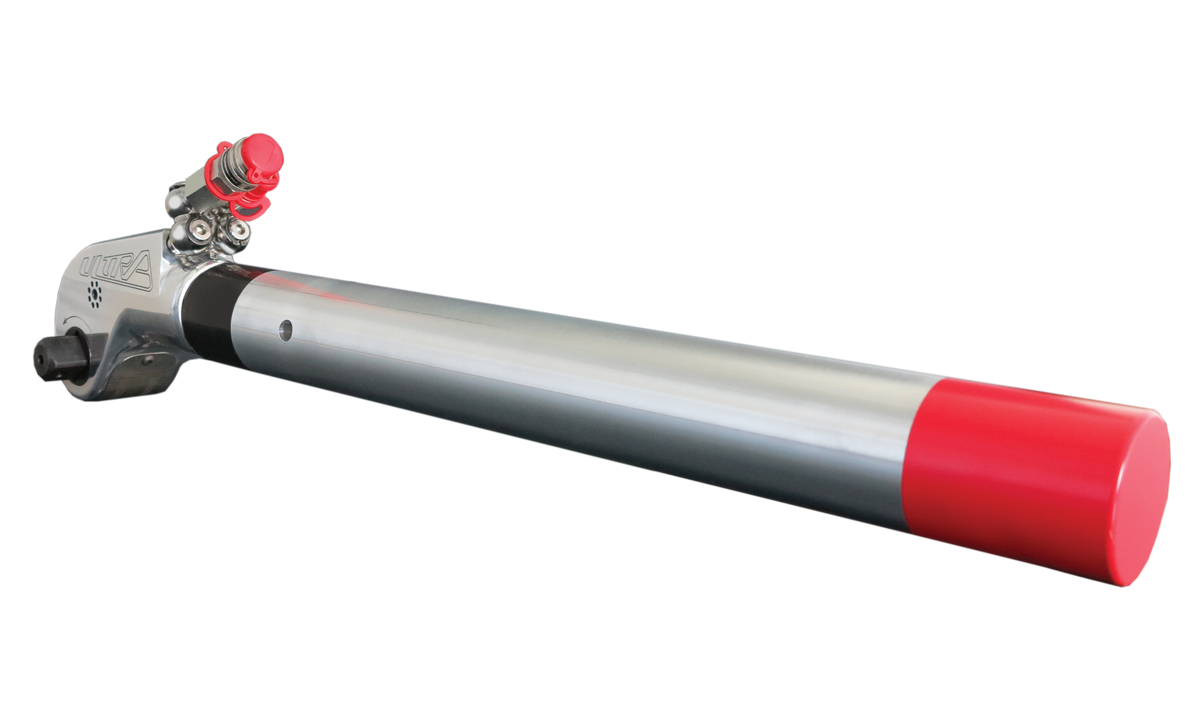

Uzun Destek Tüpü
Destek noktası standart destek ayağının erişemediği yerdeyse bu destek tüpü ile çalışmanıza devam edebilirsiniz.

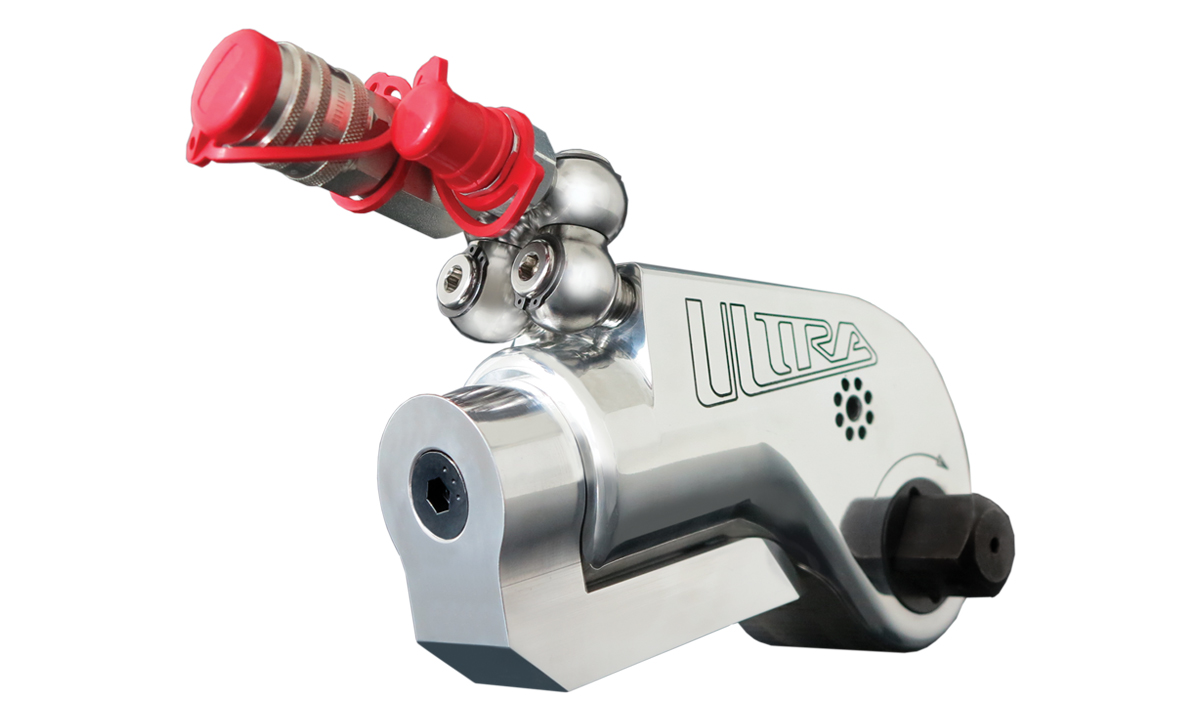

Gövdeden Dayama Pedi
Gövde dayama pedi direkt olarak cihazın gövdesinden destek alınırken düz ve sağlam bir yüzey sağlar.

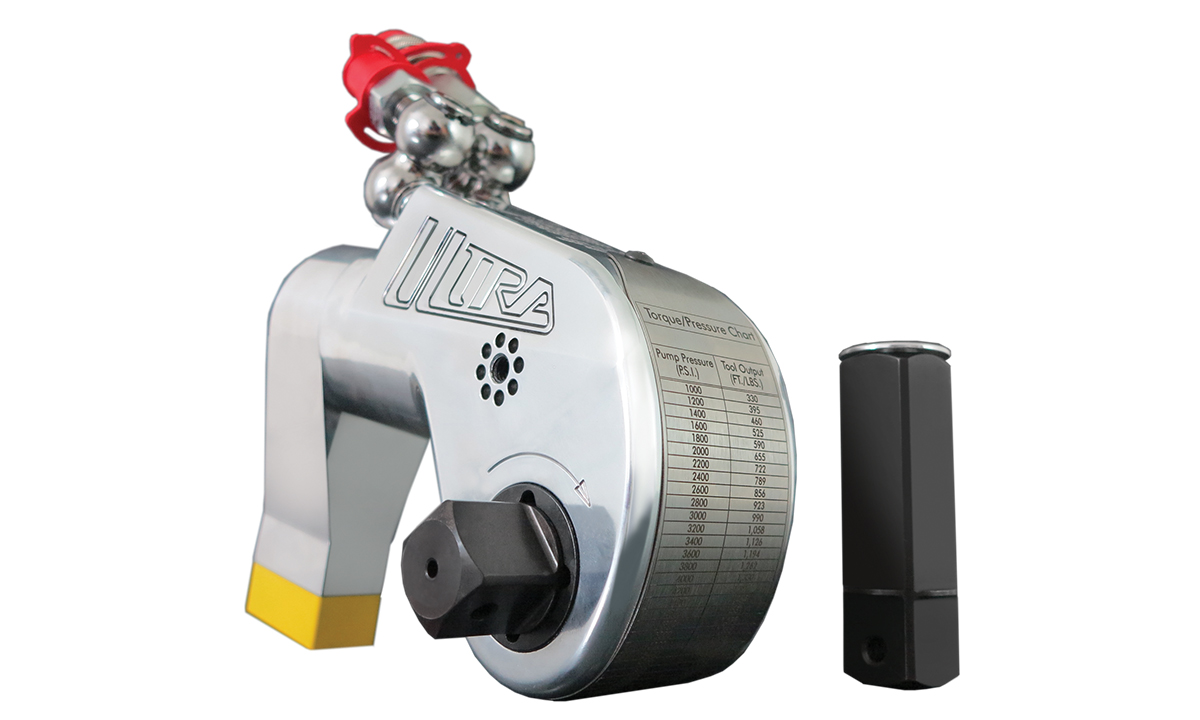

Sabitmele Pimli Kare Sürücü
Bu kare sürücü, sıkma ve sökme işleminde geçmeli tip kare sürücü yerine sabit bir varyasyon sağlar.
[PDF DOWNLOAD]

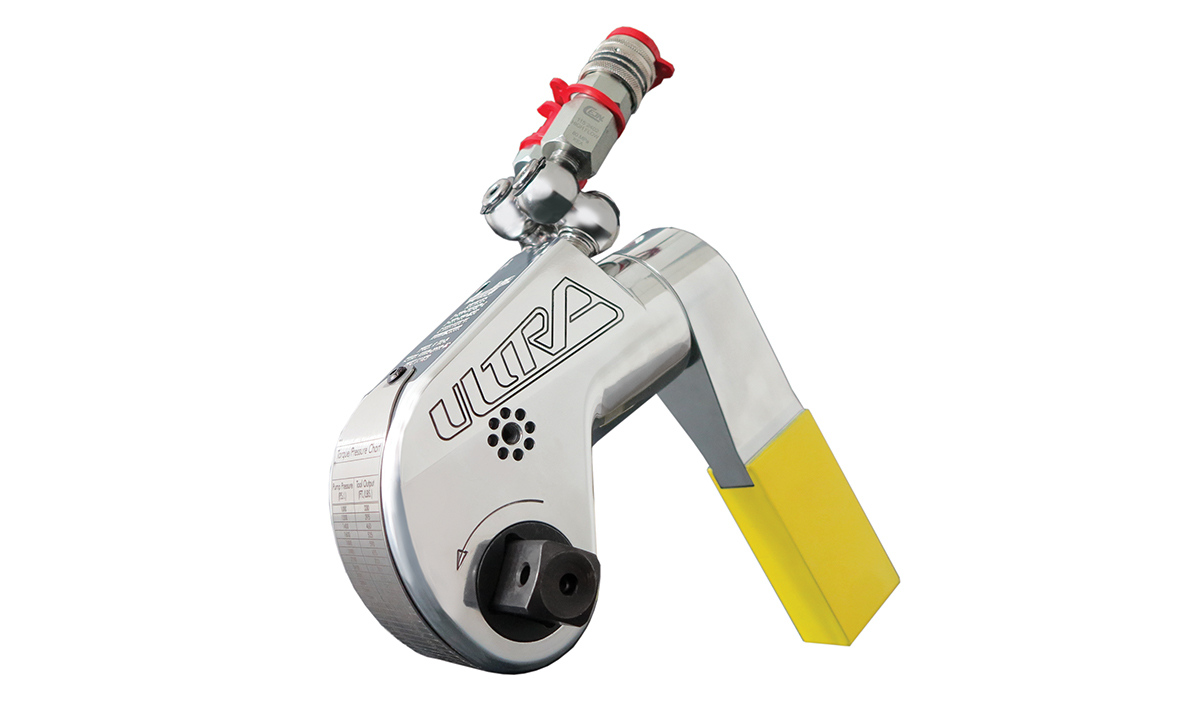

Destek Ayağı Uzatma Pabucu
Çoğu model için 1”, 2” veya 3” olarak sunulan pabuçlar, standart destek ayağının tabanında ek uzunluk sağlar.

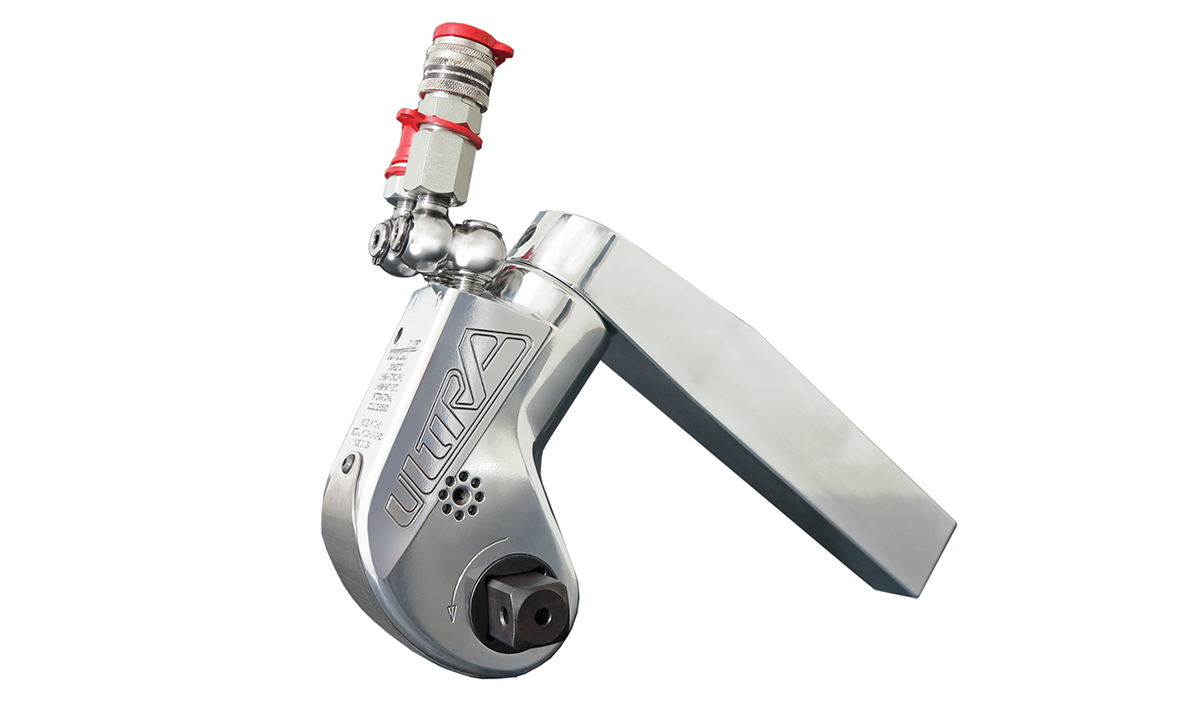

Yekpare Uzun Destek Ayağı
TU-2, TU-3, TU-7 ve TU-11 için mevcut olan bu destek ayağı, 6” daha uzundur ve ilave destek noktası sağlar.

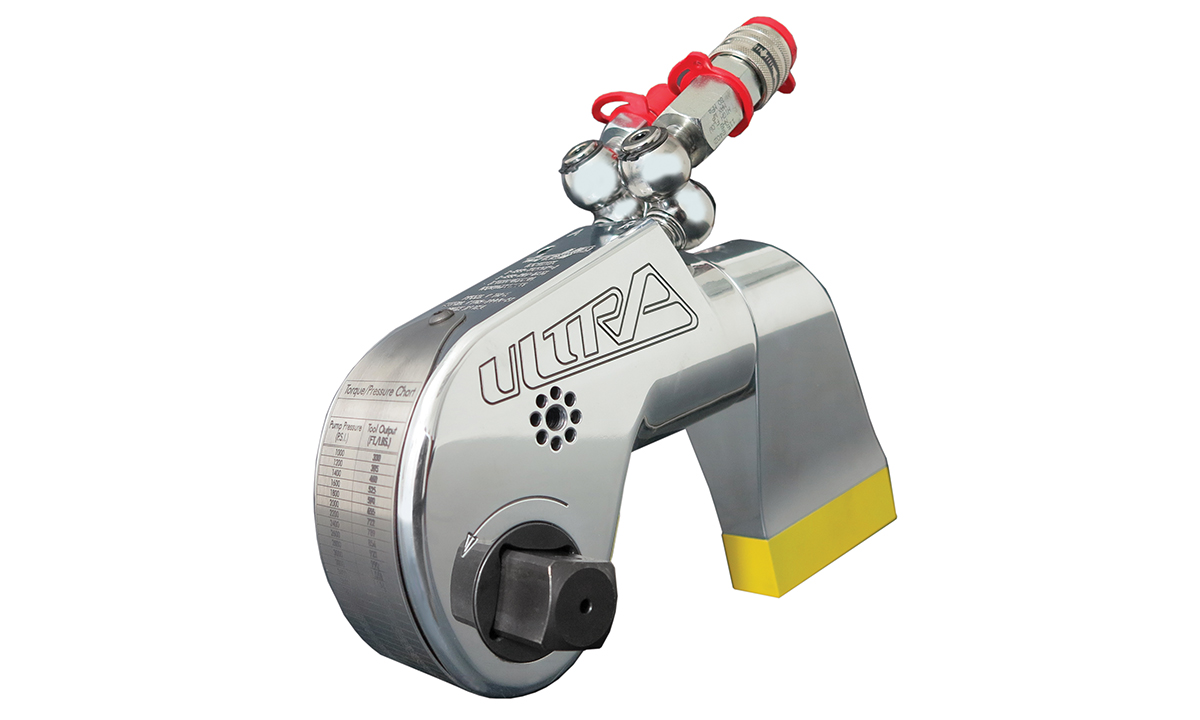

Geniş Destek Ayağı
Standart destek ayağının merkezinden dayama yapılamıyorsa tercih edilebilir. TU-2 ve TU-3 için mevcuttur.

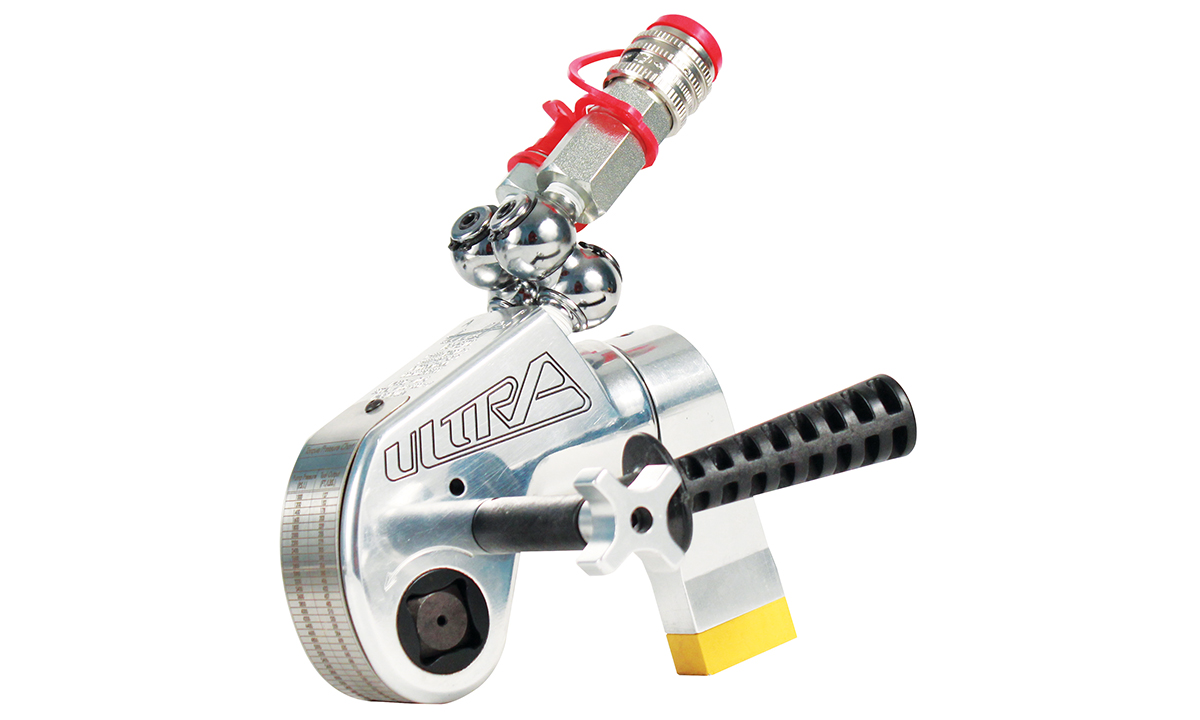

Tutma Kolu
Elleri destek noktasından uzak tutarken cihazın güvenli çalıştırılması ve konumlandırılması için tercih edilebilir.
