- 10-150 ton seçenekli 700 bar çift etkili silindirler
- Tonajına göre farklı stroke (kurs boyu) seçeneği
- Çift etkili, hidrolik yağ ile geri dönüş sağlayan sistem
- Yüksek kaliteli, çatlak kontrollü 4140 çelikten imal
- Yatay ya da ters her yönde çalışmaya uygun
- Sisteme dahil emniyet valfi ile güvenli çalışma imkânı
- Krom kaplama piston, paslanmaya ve korozyona dayanıklı
- 2 yıl garantili, Türkiye’de yedek parça ve servis

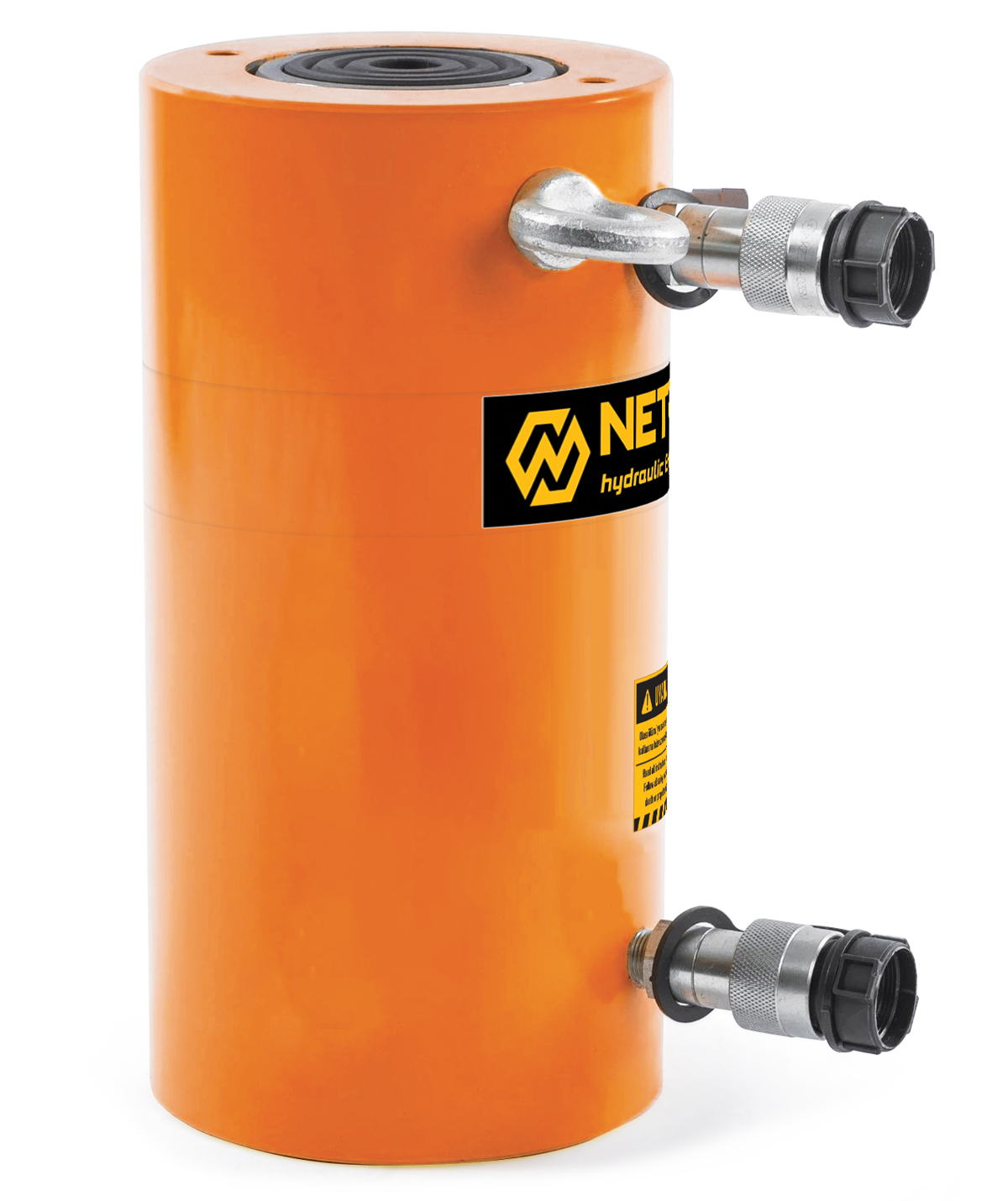

ND Serisi 700 Bar Çift Etkili Silindirler
Hidrolik Dönüşlü Çift Etkili Silindirler
ND Serisi 700 bar çift etkili silindirler bir çok uygulama için idealdir. Özellike kaldırma mesafesi fazla olan uygulamalarda tercih edilen çift etkili silindirler hem kaldırma kapasitesi hem de stroke uzunluğu ile çözüm sunar. Özellikle son zamanlarda kazık yükleme testleri için tercih edilen bu krikolarımız ağır işler için oldukça pratik çözüm sunmaktadır.
Çift etkili krikolarda geri dönüş yay ile değil hidrolik yağ ile olur. Yay dönüşlü silindirlere göre daha hızlı kapanan çift etkili silindirler işlem sırasında zaman kazandır ancak bu durum kullanılan hidrolik pompaya da bağlıdır. Eğer çift etkili silindir el pompası ile kullanılıyorsa işlemin hızı oldukça yavaşlar. Bu nedenle çift etkili silindirler genellikle hidrolik pompa ile kumanda edilir.
İhtiyacınız olan kaldırma kapasitesi ve mesafe fazlaysa ND serisi çift etkili silindirler sizin için ideal çözüm olacaktır.
| Model | Kapasite (TON) | Stroke | Etki Alanı cm² | Yağ Hacim | Kapalı Boy | Dış Çap | Ağırlık | ||
| No | Kaldırma | Çekme | mm | Kaldırma | Çekme | cm³ | mm | mm | kg |
| 10 TONLUK SİLİNDİRLER | |||||||||
| ND010150 | 10 (11) | 6,1 | 150 | 15,9 | 8,83 | 238 | 295 | 60 | 5 |
| ND010250 | 10 (11) | 6,1 | 250 | 15,9 | 8,83 | 397 | 395 | 60 | 6,5 |
| ND010300 | 10 (11) | 6,1 | 300 | 15,9 | 8,83 | 477 | 445 | 60 | 7,2 |
| ND010350 | 10 (11) | 6,1 | 350 | 15,9 | 8,83 | 556 | 495 | 60 | 8 |
| 20 TONLUK SİLİNDİRLER | |||||||||
| ND020150 | 20 (23) | 12,1 | 150 | 33,2 | 17,3 | 498 | 295 | 90 | 11,8 |
| ND020250 | 20 (23) | 12,1 | 250 | 33,2 | 17,3 | 830 | 395 | 90 | 15,5 |
| 30 TONLUK SİLİNDİRLER | |||||||||
| ND030100 | 30 (31) | 20,4 | 100 | 44,2 | 23,7 | 442 | 255 | 100 | 13 |
| ND030200 | 30 (31) | 20,4 | 200 | 44,2 | 23,7 | 884 | 355 | 100 | 17,5 |
| ND030250 | 30 (31) | 20,4 | 250 | 44,2 | 23,7 | 1104 | 420 | 100 | 20,6 |
| ND030300 | 30 (31) | 20,4 | 300 | 44,2 | 23,7 | 1325 | 470 | 100 | 23 |
| 50 TONLUK SİLİNDİRLER | |||||||||
| ND050100 | 50 (55) | 30,8 | 100 | 78,5 | 44,1 | 820 | 275 | 135 | 27,2 |
| ND050150 | 50 (55) | 30,8 | 150 | 78,5 | 44,1 | 1178 | 315 | 135 | 29,5 |
| ND050200 | 50 (55) | 30,8 | 200 | 78,5 | 44,1 | 1570 | 370 | 135 | 34,3 |
| ND050250 | 50 (55) | 30,8 | 250 | 78,5 | 44,1 | 1963 | 425 | 135 | 39 |
| ND050300 | 50 (55) | 30,8 | 300 | 78,5 | 44,1 | 2355 | 475 | 135 | 43,3 |
| 100 TONLUK SİLİNDİRLER | |||||||||
| ND100100 | 100 (108) | 41,2 | 100 | 153,9 | 58,9 | 1539 | 295 | 185 | 53,2 |
| ND100150 | 100 (108) | 41,2 | 150 | 153,9 | 58,9 | 2308 | 345 | 185 | 61,4 |
| ND100200 | 100 (108) | 41,2 | 200 | 153,9 | 58,9 | 3078 | 400 | 185 | 70,6 |
| 150 TONLUK SİLİNDİRLER | |||||||||
| ND150150 | 150 (159) | 65,9 | 150 | 226,9 | 94,2 | 3403 | 370 | 225 | 98,5 |
| ND150200 | 150 (159) | 65,9 | 200 | 226,9 | 94,2 | 4538 | 420 | 225 | 110,3 |
| ND150250 | 150 (159) | 65,9 | 250 | 226,9 | 94,2 | 5672 | 490 | 225 | 128,2 |

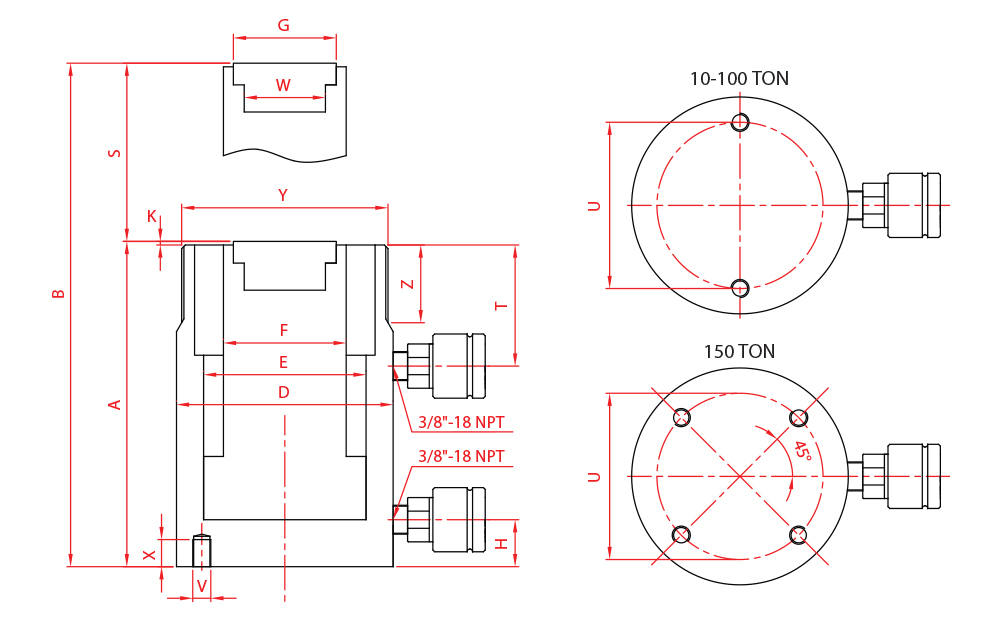

| Model | Stroke | Ölçüler (mm) | Ağırlık | |||||||||||||
| No | S (mm) | A | B | D | E | F | G | H | K | T | U | V | W (inch-mm) | Y (inch-mm) | Z | kg |
| 10 TON SİLİNDİRLER | ||||||||||||||||
| ND010150 | 150 | 295 | 445 | 60 | 45 | 30 | 30 | 19 | 7 | 55 | 39 | M8 | 3/4”-16 | 2 1/4”-14 | 32 | 5 |
| ND010250 | 250 | 395 | 645 | 60 | 45 | 30 | 30 | 19 | 7 | 55 | 39 | M8 | 3/4”-16 | 2 1/4”-14 | 32 | 6,5 |
| ND010300 | 300 | 445 | 745 | 60 | 45 | 30 | 30 | 19 | 7 | 55 | 39 | M8 | 3/4”-16 | 2 1/4”-14 | 32 | 7,2 |
| ND010350 | 350 | 495 | 845 | 60 | 45 | 30 | 30 | 19 | 7 | 55 | 39 | M8 | 3/4”-16 | 2 1/4”-14 | 32 | 8 |
| 20 TON SİLİNDİRLER | ||||||||||||||||
| ND020150 | 150 | 295 | 445 | 90 | 65 | 45 | 30 | 20 | 3 | 65 | 56 | M10 | 3/4”-16 | 3 1/2”-12 | 45 | 11,8 |
| ND020250 | 250 | 395 | 645 | 90 | 65 | 45 | 30 | 20 | 3 | 65 | 56 | M10 | 3/4”-16 | 3 1/2”-12 | 45 | 15,5 |
| 30 TON SİLİNDİRLER | ||||||||||||||||
| ND030100 | 100 | 255 | 355 | 100 | 75 | 55 | 45 | 27 | 3 | 62 | 70 | M12 | M35x2 | 3 7/8”-12 | 45 | 13 |
| ND030200 | 200 | 355 | 555 | 100 | 75 | 55 | 45 | 27 | 3 | 62 | 60 | M12 | M35x2 | 3 7/8”-12 | 45 | 17,5 |
| ND030250 | 250 | 420 | 670 | 100 | 75 | 55 | 45 | 27 | 3 | 67 | 60 | M12 | M35x2 | 3 7/8”-12 | 45 | 20,6 |
| ND030300 | 300 | 470 | 770 | 100 | 75 | 55 | 45 | 27 | 3 | 67 | 60 | M12 | M35x2 | 3 7/8”-12 | 45 | 23 |
| 50 TON SİLİNDİRLER | ||||||||||||||||
| ND050150 | 150 | 315 | 465 | 135 | 100 | 75 | 57 | 27 | 3 | 67 | 110 | M12 | M45x2.5 | 5 1/4”-12 | 45 | 29,5 |
| ND050200 | 200 | 370 | 570 | 135 | 100 | 75 | 57 | 27 | 3 | 67 | 110 | M12 | M45x2.5 | 5 1/4”-12 | 45 | 34,3 |
| ND050250 | 250 | 425 | 675 | 135 | 100 | 75 | 57 | 27 | 3 | 67 | 110 | M12 | M45x2.5 | 5 1/4”-12 | 45 | 39 |
| ND050300 | 300 | 475 | 775 | 135 | 100 | 75 | 57 | 27 | 3 | 67 | 110 | M12 | M45x2.5 | 5 1/4”-12 | 45 | 43,3 |
| 100 TON SİLİNDİRLER | ||||||||||||||||
| ND100100 | 100 | 295 | 395 | 185 | 140 | 110 | 82 | 37 | 5 | 80 | 150 | M16 | M70x2.5 | 7”-12 | 55 | 53,2 |
| ND100150 | 150 | 345 | 495 | 185 | 140 | 110 | 82 | 37 | 5 | 80 | 150 | M16 | M70x2.5 | 7”-12 | 55 | 61,4 |
| ND100200 | 200 | 400 | 600 | 185 | 140 | 110 | 82 | 37 | 5 | 80 | 150 | M16 | M70x2.5 | 7”-12 | 55 | 70,6 |
| 150 TON SİLİNDİRLER | ||||||||||||||||
| ND150150 | 150 | 370 | 520 | 225 | 170 | 130 | 100 | 47 | 5 | 90 | 180 | M20 | M80x3 | M220x3 | 65 | 98,5 |
| ND150200 | 200 | 420 | 620 | 225 | 170 | 130 | 100 | 47 | 5 | 90 | 180 | M20 | M80x3 | M220x3 | 65 | 110,3 |
| ND150250 | 250 | 490 | 740 | 225 | 170 | 130 | 100 | 47 | 5 | 95 | 180 | M20 | M80x3 | M220x3 | 65 | 128,2 |
Larzep, Enerpac ve SPX Powerteam gibi markalara birebir muadil olan yerli imalat silindirlerimiz 2 yıl garantiye sahiptir.
Kilit somunlu silindirler için bizimle irtibata geçip ücretsiz danışmanlık alabilirsiniz.
