1500-4000 Bar Hidrolik Bağlantı Elemanları – Cejn Fittings

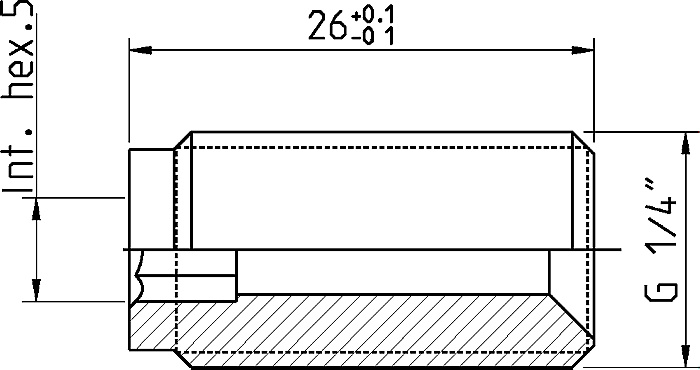

Cejn Parça No: 19 950 0015
Maks. Çalışma Basıncı: 1500 Bar
Erkek Adaptör – Boydan boya tam diş
Bağlantı
#1: G 1/4″
#2: G 1/4″

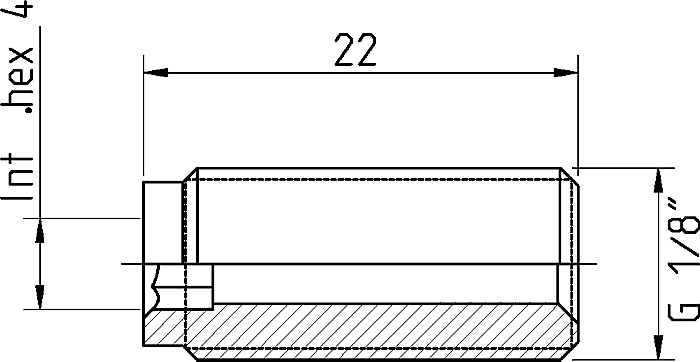

Cejn Parça No: 19 950 0016
Maks. Çalışma Basıncı: 1500 Bar
Erkek Adaptör – Boydan boya tam diş
Bağlantı
#1: G 1/8″
#2: G 1/8″

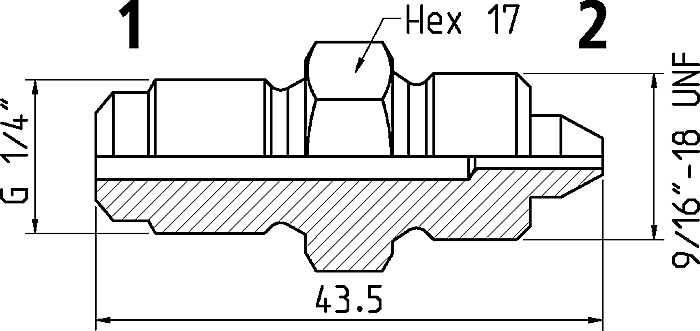

Cejn Parça No: 19 950 0022
Maks. Çalışma Basıncı: 3000 Bar
Erkek Diş Bağlantı#1: 120° dışa konik – Bağlantı#2: 60° dışa konik
Bağlantı
#1: G 1/4″
#2: 9/16″-18 UNF

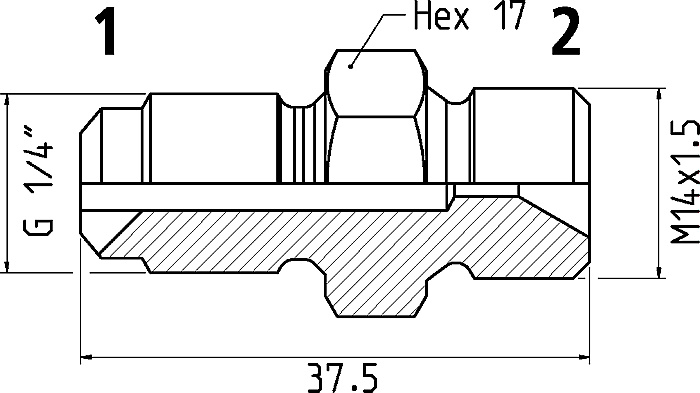

Cejn Parça No: 19 950 0028
Maks. Çalışma Basıncı: 3000 Bar
Erkek Diş Bağlantı#1: 120° dışa konik – Bağlantı#2: 60° içe konik
Bağlantı
#1: G 1/4″
#2: M14 x 1,5
Cejn Parça No: 19 950 0029
Maks. Çalışma Basıncı: 3000 Bar
Erkek Diş Bağlantı#1: 120° dışa konik – Bağlantı#2: 60° içe konik
Bağlantı
#1: G 1/4″
#2: 9/16″- 18 UNF

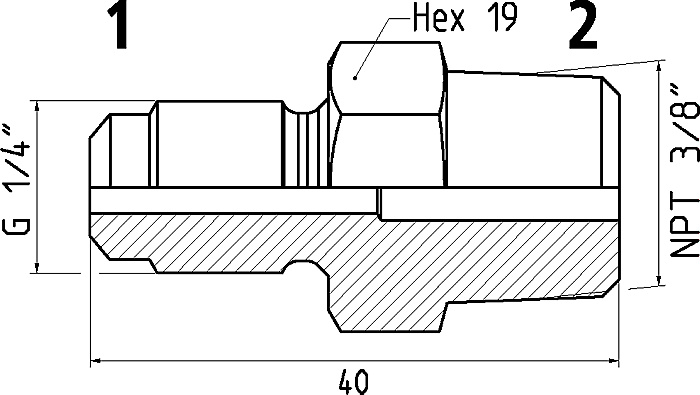

Cejn Parça No: 19 950 1404
Maks. Çalışma Basıncı: 1500 Bar
Erkek Diş Bağlantı#1: 120° dışa konik – Bağlantı#2: 3/8″ NPT
Bağlantı
#1: G 1/4″
#2: 3/8″ NPT

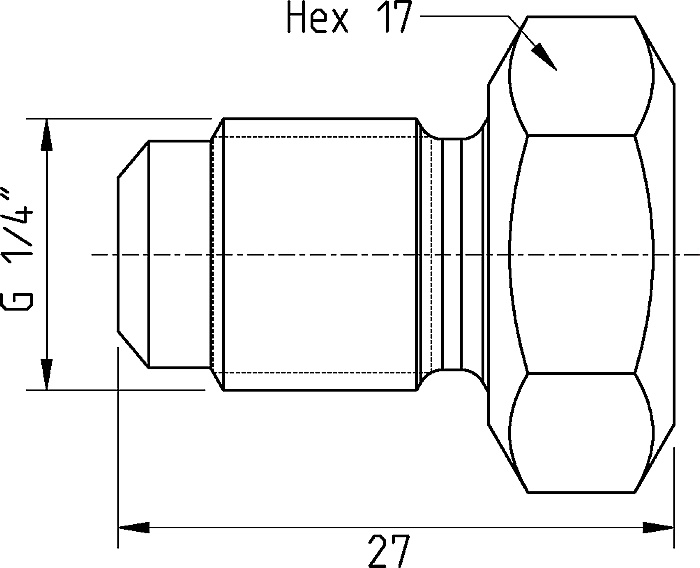

Cejn Parça No: 19 950 1600
Maks. Çalışma Basıncı: 3000 Bar
Kör Tapa Erkek Diş Bağlantı#1: 120° dışa konik – Bağlantı#2: –
Bağlantı
#1: G 1/4″
#2: –
Cejn Parça No: 19 950 1601
Maks. Çalışma Basıncı: 3000 Bar
Erkek Diş Bağlantı#1: 120° dışa konik – Bağlantı#2: 120° dışa konik
Bağlantı
#1: G 1/4″
#2: G 1/4″
Cejn Parça No: 19 950 1602
Maks. Çalışma Basıncı: 3000 Bar
Erkek Diş Bağlantı#1: 60° içe konik – Bağlantı#2: 120° dışa konik
(Kauçuk/metal conta ile maksimum çalışma basıncı 1000 Bar)
Bağlantı
#1: G 1/4″
#2: G 1/4″

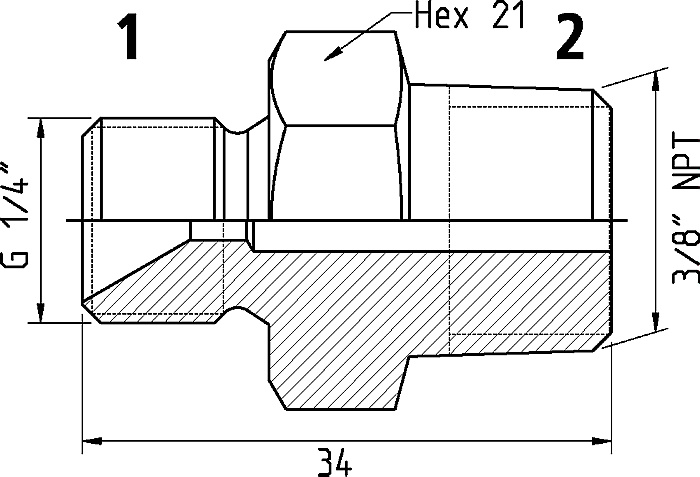

Cejn Parça No: 19 950 1603
Maks. Çalışma Basıncı: 1500 Bar
Erkek Diş Bağlantı#1: 60° içe konik – Bağlantı#2: 3/8″ NPT
(Kauçuk/metal conta ile maksimum çalışma basıncı 1000 Bar)
Bağlantı
#1: G 1/4″
#2: 3/8″ NPT

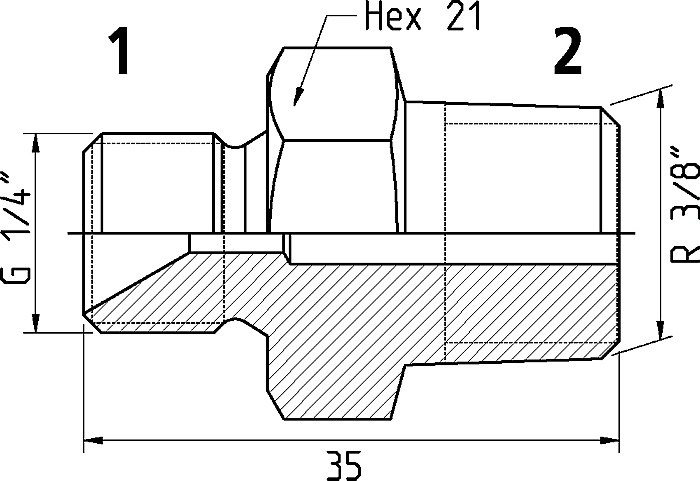

Cejn Parça No: 19 950 1604
Maks. Çalışma Basıncı: 1500 Bar
Erkek Diş Bağlantı#1: 60° içe konik – Bağlantı#2: R 3/8″
(Kauçuk/metal conta ile maksimum çalışma basıncı 1000 Bar)
Bağlantı
#1: G 1/4″
#2: R 3/8″

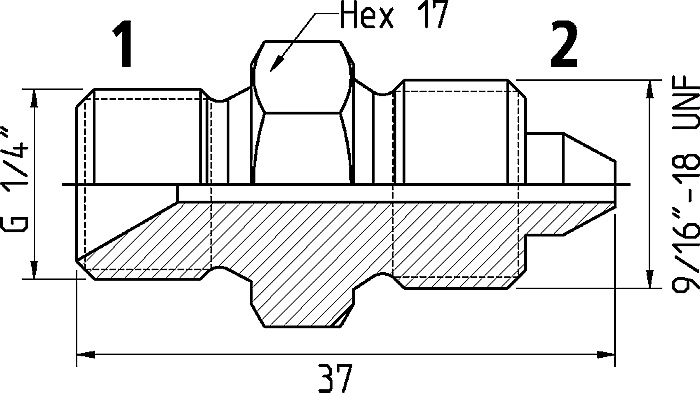

Cejn Parça No: 19 950 1605
Maks. Çalışma Basıncı: 3000 Bar
Erkek Diş Bağlantı#1: 60° içe konik – Bağlantı#2: 60° dışa konik
Bağlantı
#1: G 1/4″
#2: 9/16″- 18 UNF

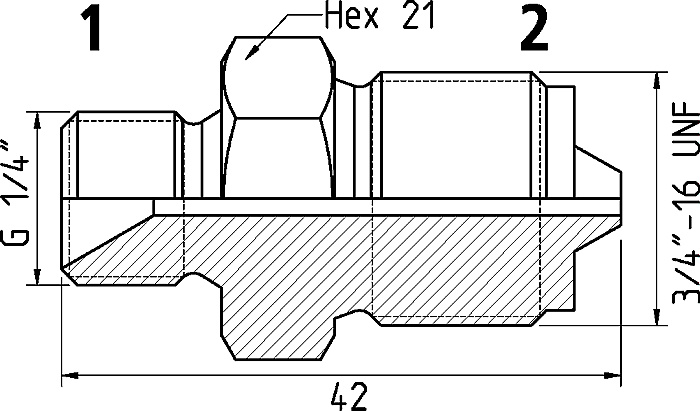

Cejn Parça No: 19 950 1606
Maks. Çalışma Basıncı: 3000 Bar
Erkek Diş Bağlantı#1: 60° içe konik – Bağlantı#2: 60° dışa konik
(Kauçuk/metal conta ile maksimum çalışma basıncı 1000 Bar)
Bağlantı
#1: G 1/4″
#2: 3/4″- 16 UNF

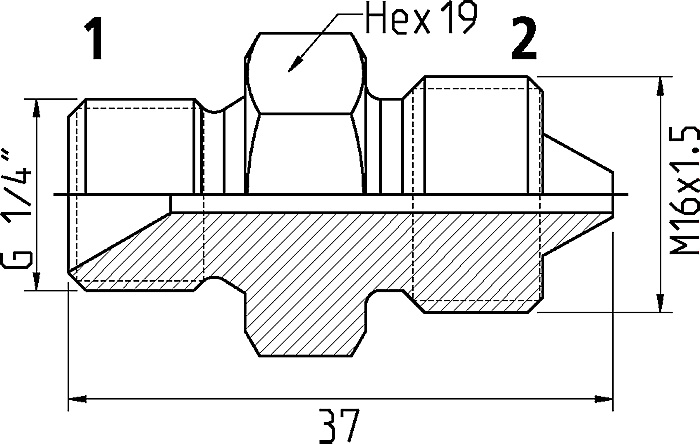

Cejn Parça No: 19 950 1607
Maks. Çalışma Basıncı: 3000 Bar
Erkek Diş Bağlantı#1: 60° içe konik – Bağlantı#2: 60° dışa konik
Bağlantı
#1: G 1/4″
#2: M16x1.5

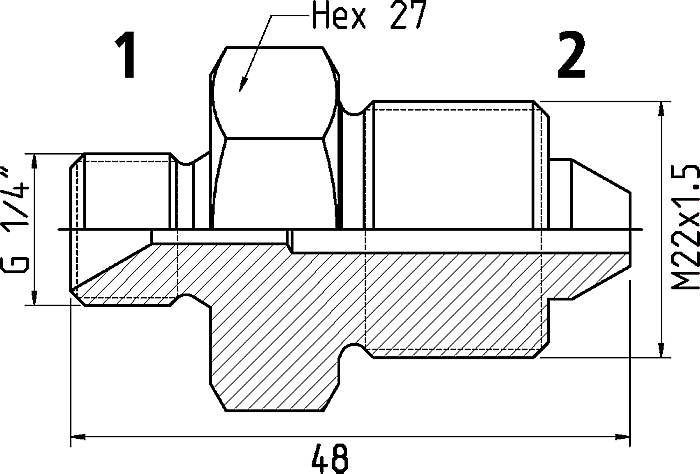

Cejn Parça No: 19 950 1608
Maks. Çalışma Basıncı: 3000 Bar
Erkek Diş Bağlantı#1: 60° içe konik – Bağlantı#2: 60° dışa konik
(Kauçuk/metal conta ile maksimum çalışma basıncı 1000 Bar)
Bağlantı
#1: G 1/4″
#2: M22 x 1,5

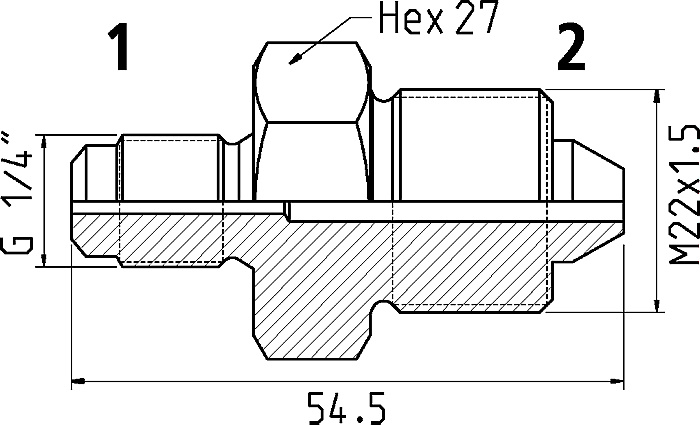

Cejn Parça No: 19 950 1609
Maks. Çalışma Basıncı: 3000 Bar
Erkek Diş Bağlantı#1: 120° dışa konik – Bağlantı#2: 60° dışa konik
Bağlantı
#1: G 1/4″
#2: M22 x 1,5

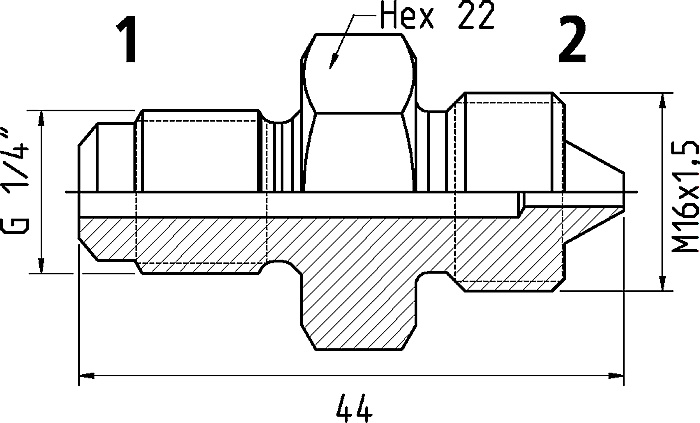

Cejn Parça No: 19 950 1610
Maks. Çalışma Basıncı: 3000 Bar
Erkek Diş Bağlantı#1: 120° dışa konik – Bağlantı#2: 60° dışa konik
Bağlantı
#1: G 1/4″
#2: M16x1.5

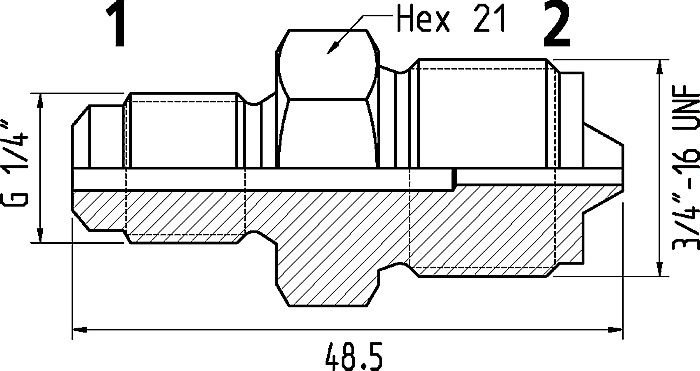

Cejn Parça No: 19 950 1611
Maks. Çalışma Basıncı: 3000 Bar
Erkek Diş Bağlantı#1: 120° dışa konik – Bağlantı#2: 60° dışa konik
Bağlantı
#1: G 1/4″
#2: 3/4″-16 UNF

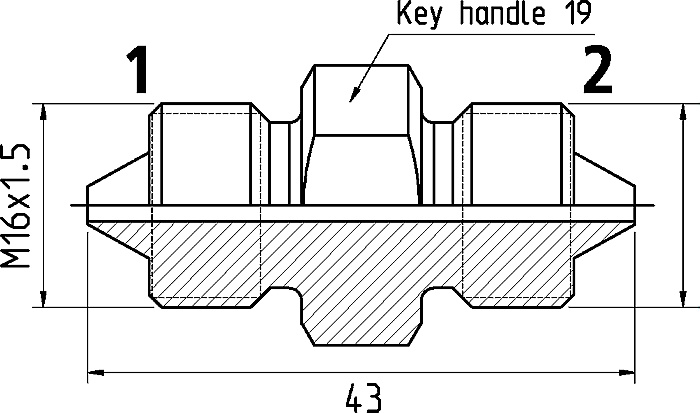

Cejn Parça No: 19 950 1612
Maks. Çalışma Basıncı: 4000 Bar
Erkek Diş Bağlantı#1: 60° dışa konik – Bağlantı#2: 60° dışa konik
Bağlantı
#1: M16x1.5
#2: M16x1.5

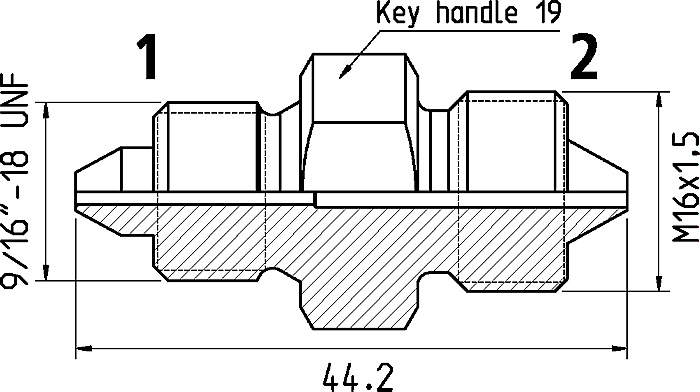

Cejn Parça No: 19 950 1613
Maks. Çalışma Basıncı: 4000 Bar
Erkek Diş Bağlantı#1: 60° dışa konik – Bağlantı#2: 60° dışa konik
Bağlantı
#1: 9/16″-18 UNF
#2: M16x1.5

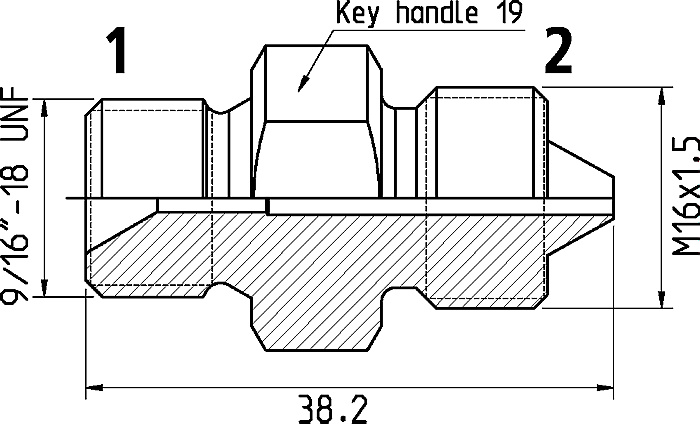

Cejn Parça No: 19 950 1614
Maks. Çalışma Basıncı: 4000 Bar
Erkek Diş Bağlantı#1: 60° içe konik – Bağlantı#2: 60° dışa konik
Bağlantı
#1: 9/16″-18 UNF
#2: M16x1.5

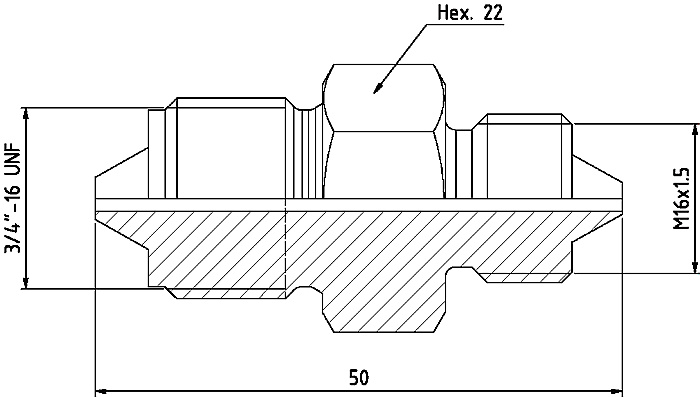

Cejn Parça No: 19 950 1615
Maks. Çalışma Basıncı: 3000 Bar
Erkek Diş Bağlantı#1: 60° dışa konik – Bağlantı#2: 60° dışa konik
Bağlantı
#1: 3/4″-16 UNF
#2: M16x1.5

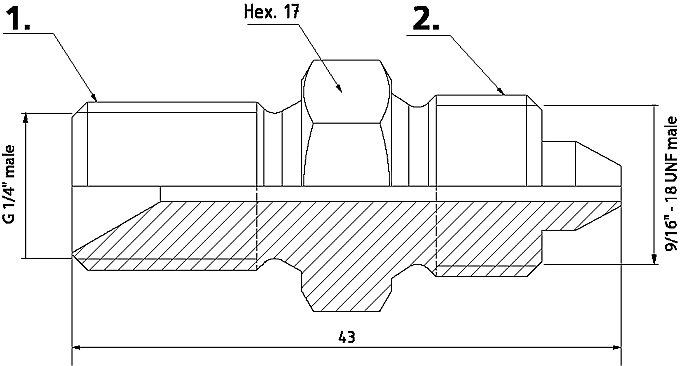

Cejn Parça No: 19 950 1616
Maks. Çalışma Basıncı: 3000 Bar
Erkek Diş Bağlantı#1: 60° içe konik – Bağlantı#2: 60° dışa konik
Bağlantı
#1: G 1/4″
#2: 9/16″- 18 UNF

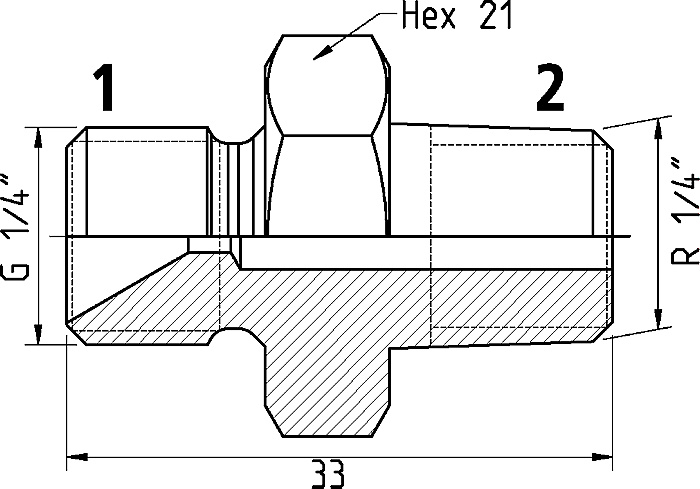

Cejn Parça No: 19 950 1621
Maks. Çalışma Basıncı: 1500 Bar
Erkek Diş Bağlantı#1: 60° içe konik – Bağlantı#2: R 1/4″
(Kauçuk/metal conta ile maksimum çalışma basıncı 1000 Bar)
Bağlantı
#1: G 1/4″
#2: R 1/4″
Cejn Parça No: 19 950 1622
Maks. Çalışma Basıncı: 3000 Bar
Erkek Diş Bağlantı#1: 60° içe konik – Bağlantı#2: 60° içe konik
(Kauçuk/metal conta ile maksimum çalışma basıncı 1000 Bar)
Bağlantı
#1: G 1/4″
#2: G 1/4″

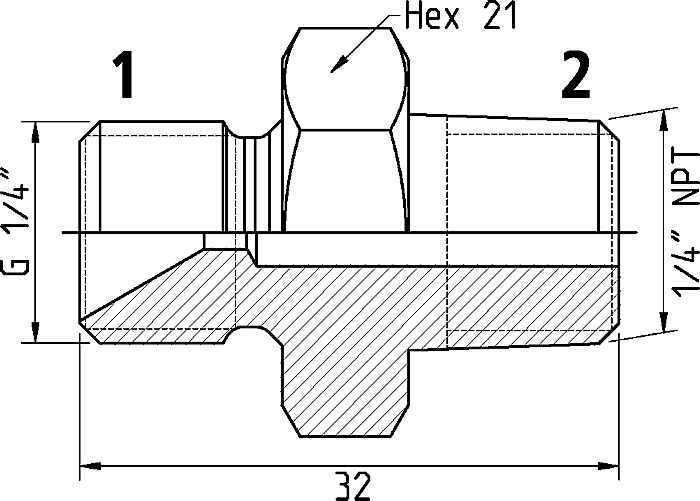

Cejn Parça No: 19 950 1623
Maks. Çalışma Basıncı: 1500 Bar
Erkek Diş Bağlantı#1: 60° içe konik – Bağlantı#2: 1/4″ NPT
(Kauçuk/metal conta ile maksimum çalışma basıncı 1000 Bar)
Bağlantı
#1: G 1/4″
#2: 1/4″ NPT

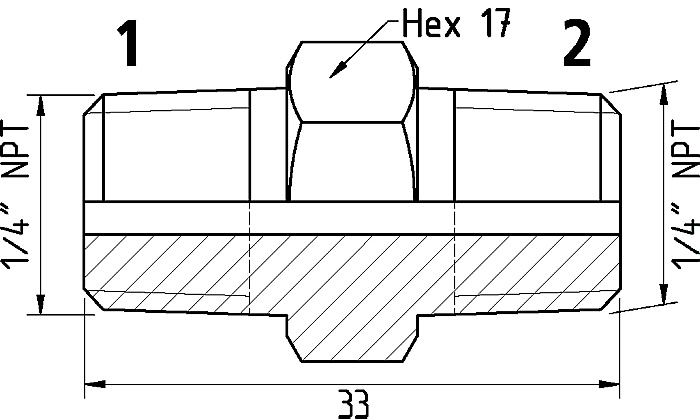

Cejn Parça No: 19 950 1624
Maks. Çalışma Basıncı: 1500 Bar
Erkek Diş Bağlantı#1: 1/4″ NPT – Bağlantı#2: 1/4″ NPT
Bağlantı
#1: 1/4″ NPT
#2: 1/4″ NPT

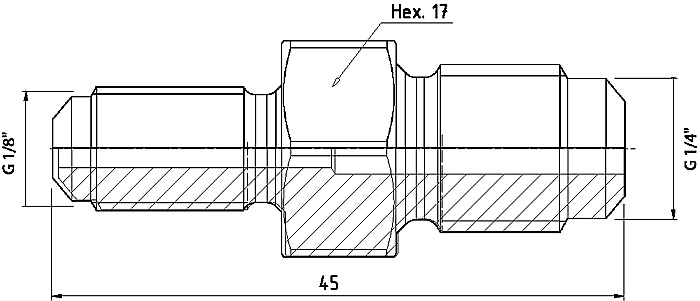

Cejn Parça No: 19 950 1625
Maks. Çalışma Basıncı: 2500 Bar
Erkek Diş Bağlantı#1: 100° dışa konik (CMS için 120°) – Bağlantı#2: 100° dışa konik (CMS için 120°)
*CEJN Metal Seal (CMS)CEJN Metal Seal, aşırı yüksek basınçlarda bile güvenilir bir sızdırmazlık olması için geliştirilmiş optimum ve önerilen yalıtım yöntemidir. CMS’nin daha küçük çapı ve konumu nedeniyle, stres minimumda tutulur. Beklenmedik bir sızıntı durumunda, yağ basıncı operatör için herhangi bir tehlike oluşturmadan kaplin içinde dağılacaktır.Bağlantı
#1: G 1/8″
#2: G 1/4″

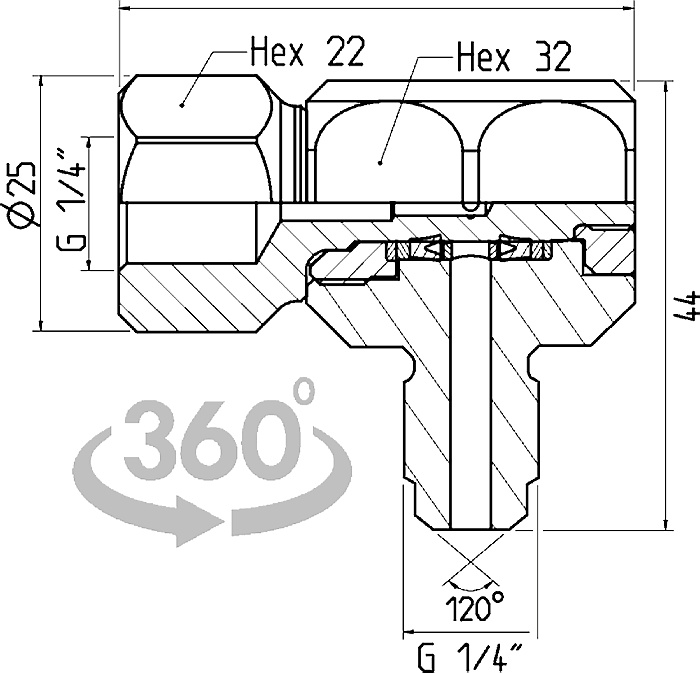

Cejn Parça No: 19 950 1650
Maks. Çalışma Basıncı: 1500 Bar
Bağlantı#1: Dişi döner somun 120° içe konik – Bağlantı#2: Sabit erkek diş 120° dışa konik
Bağlantı
#1: G 1/4″
#2: G 1/4″
Cejn Parça No: 19 950 1651
Maks. Çalışma Basıncı: 2500 Bar
Bağlantı#1: Dişi döner somun 120° içe konik – Bağlantı#2: Sabit erkek diş 120° dışa konik
Bağlantı
#1: G 1/4″
#2: G 1/4″

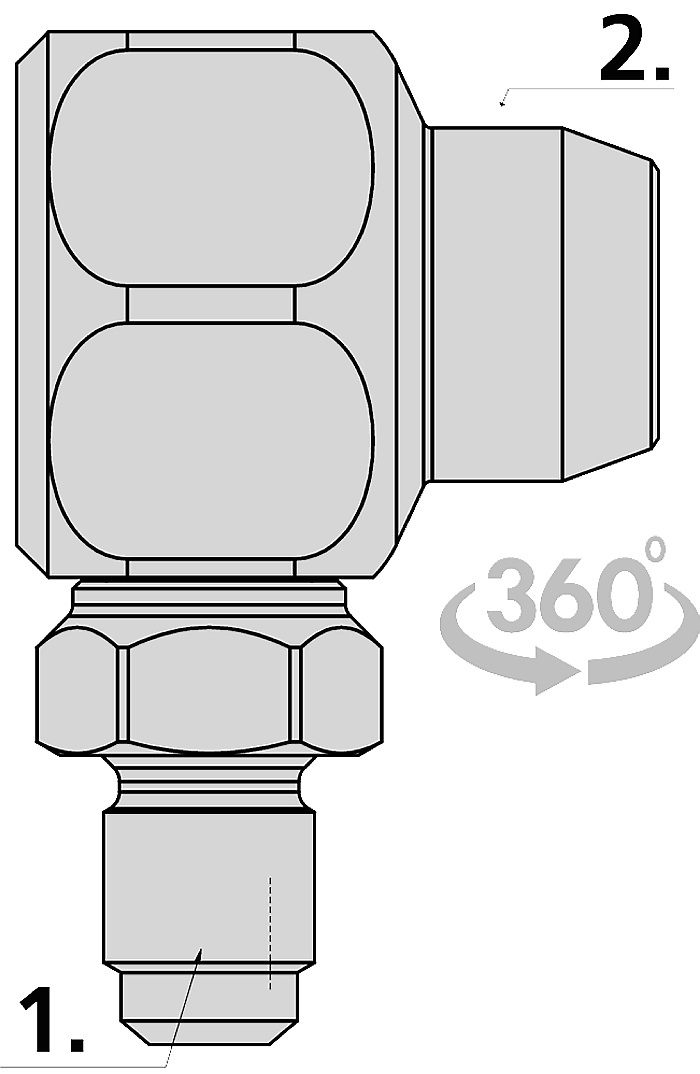

Cejn Parça No: 19 950 1652
Maks. Çalışma Basıncı: 2500 Bar
Bağlantı#1: Erkek döner somun 120° dışa konik – Bağlantı#2: Sabit dişi diş 120° dışa konik
Bağlantı
#1: G 1/4″
#2: G 1/4″
Cejn Parça No: 19 950 1655
Maks. Çalışma Basıncı: 1500 Bar
Bağlantı#1: Erkek döner diş 100° dışa konik – Bağlantı#2: Sabit dişi diş 100° dışa konik
Bağlantı
#1: G 1/8″
#2: G 1/4″

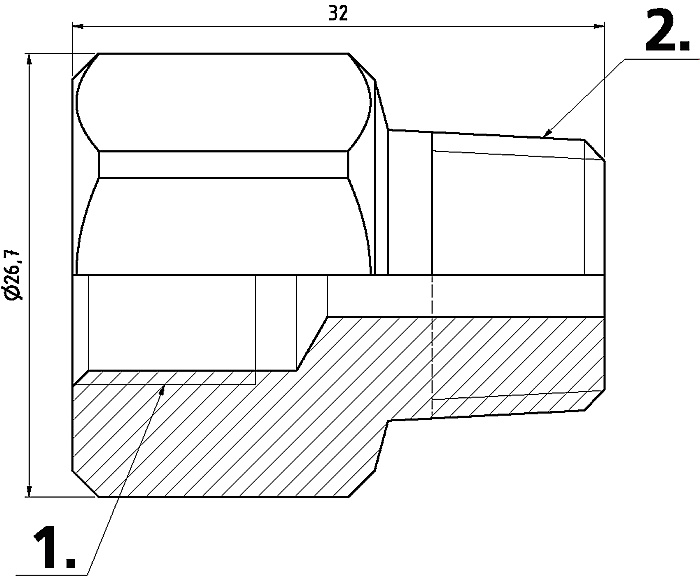

Cejn Parça No: 19 950 1690
Maks. Çalışma Basıncı: 1500 Bar
Bağlantı#1: Dişi diş 120° içe konik (CMS için) – Bağlantı#2: 3/8″ NPT
*CEJN Metal Seal (CMS)CEJN Metal Seal, aşırı yüksek basınçlarda bile güvenilir bir sızdırmazlık olması için geliştirilmiş optimum ve önerilen yalıtım yöntemidir. CMS’nin daha küçük çapı ve konumu nedeniyle, stres minimumda tutulur. Beklenmedik bir sızıntı durumunda, yağ basıncı operatör için herhangi bir tehlike oluşturmadan kaplin içinde dağılacaktır.Bağlantı
#1: G 1/4″
#2: 3/8″ NPT

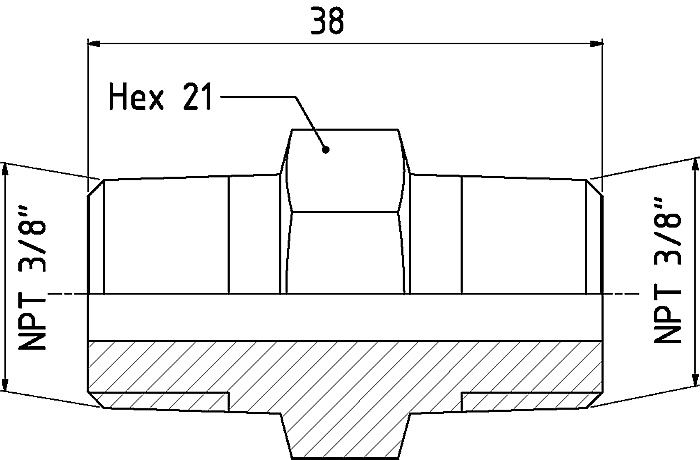

Cejn Parça No: 19 950 1691
Maks. Çalışma Basıncı: 1500 Bar
Erkek Diş Bağlantı#1: 3/8″ NPT – Bağlantı#2: 3/8″ NPT
Bağlantı
#1: 3/8″ NPT
#2: 3/8″ NPT

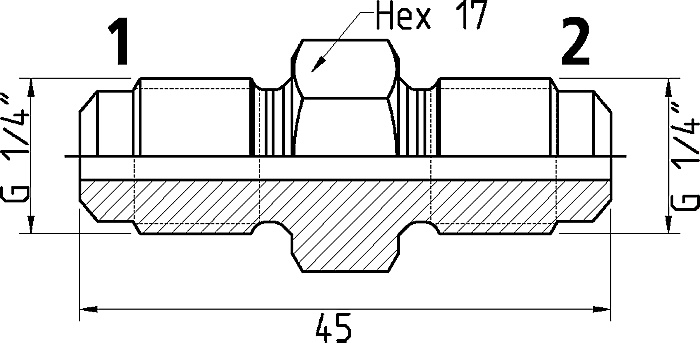

Cejn Parça No: 19 950 1711
Maks. Çalışma Basıncı: 3000 Bar
Erkek Diş Bağlantı#1: 120° dışa konik (CMS) – Bağlantı#2: 120° dışa konik (CMS) Paslanmaz çelik EN1.4404 (316L)
*CEJN Metal Seal (CMS)CEJN Metal Seal, aşırı yüksek basınçlarda bile güvenilir bir sızdırmazlık olması için geliştirilmiş optimum ve önerilen yalıtım yöntemidir. CMS’nin daha küçük çapı ve konumu nedeniyle, stres minimumda tutulur. Beklenmedik bir sızıntı durumunda, yağ basıncı operatör için herhangi bir tehlike oluşturmadan kaplin içinde dağılacaktır.Bağlantı
#1: G 1/4″
#2: G 1/4″

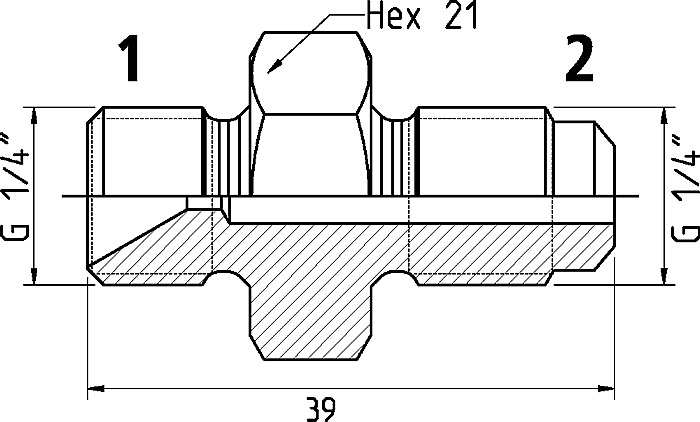

Cejn Parça No: 19 950 1712
Maks. Çalışma Basıncı: 2500 Bar
Erkek Diş Bağlantı#1: 60° içe konik – Bağlantı#2: 120° dışa konik (CMS) Paslanmaz çelik EN1.4404 (316L)
(Kauçuk/metal conta ile maksimum çalışma basıncı 1000 Bar)
Bağlantı
#1: G 1/4″
#2: G 1/4″

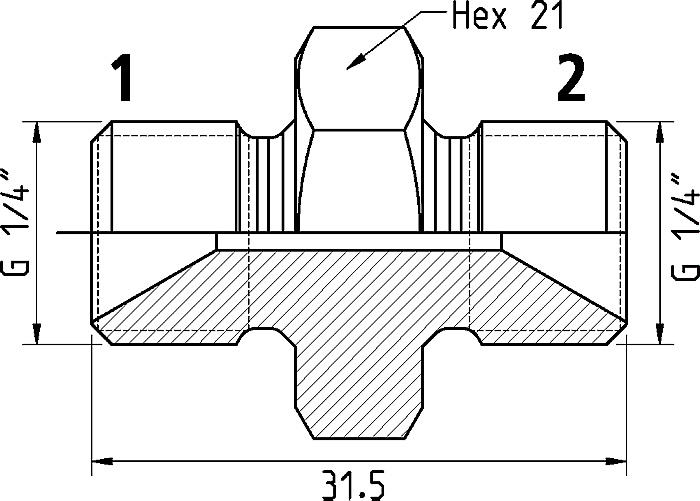

Cejn Parça No: 19 950 1722
Maks. Çalışma Basıncı: 2500 Bar
Erkek Diş Bağlantı#1: 60° içe konik – Bağlantı#2: 60° içe konik Paslanmaz çelik EN1.4404 (316L)
(Kauçuk/metal conta ile maksimum çalışma basıncı 1000 Bar)
Bağlantı
#1: G 1/4″
#2: G 1/4″
