CEJN 115 Serisi
1000 Bar Hidrolik Kaplinler

• Maksimum 1000 bar (14.500 Psi) çalışma basıncı
• Kaplin patlama-test basıncı 2600 bar (37.700 Psi)
• Tüm dış yüzey çinko kaplamalı çelikten imal
• Hidrolik sistemin ömrünü uzatan plastik toz kapakları
• Opsiyonel sunulan alüminyum toz kapakları
• Küçük hacimli kompakt, kullanımı ve montajı kolay
• Cejn’e özgü benzersiz sızdırmazlık tasarımı
• Bağlantıda ve ayırmada damlatma yapmaz
• Hortum hasarına karşı emniyet valfi mevcut
• Ekstra güvenlik sağlayan kilitli kaplin modelleri
• İsveç malı 1000 bar hidrolik kaplinler

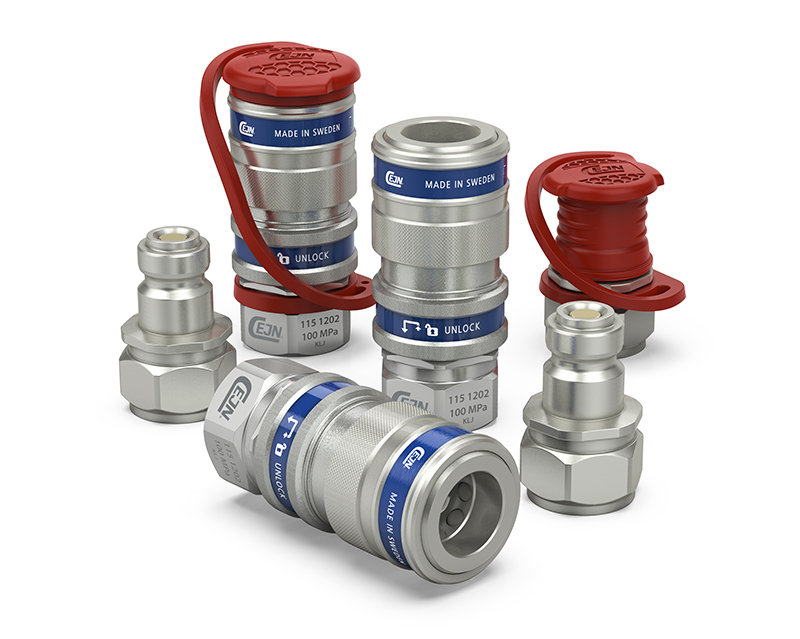

1000 Bar Kaplinler – Cejn 115 Serisi Hidrolik Kaplinler

Cejn 115 Serisi 1000 bar hidrolik kaplinler hem standart hem de flat-face (düz yüzeyli) tasarıma sahiptir. Orijinal Cejn kaplinleri yüksek çalışma basıncına rağmen oldukça küçüktür. 115 Serisi hidrolik kaplinler Cejn’ın diğer serilerindeki ürünleri gibi bağlantıda ve bağlantıyı ayırma sırasında yağ damlatmaz, bu özellik Cejn marka kaplinlerin tamamında standarttır. Ayrıca kaplinler yanlışlıkla bağlantının kopmasını önleyen kilitleme mekanizmasına sahiptir.

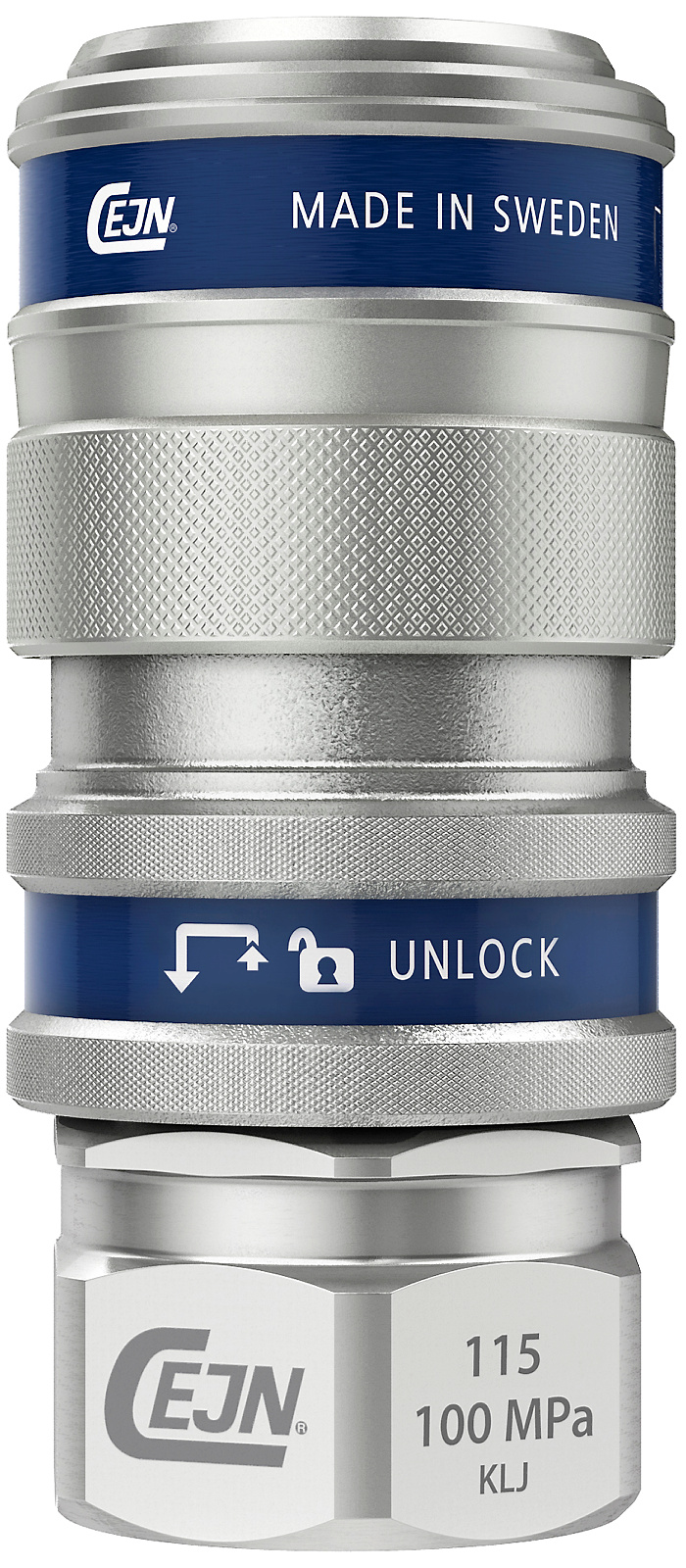

İçten Diş Kaplin Gövdeleri – Female Threaded Couplings

Resim	Parça No.	Bağlantı Tipi	Uzunluk	Çap Ø	Anahtar Ağzı	Sıkma Torku	Çizim
#	No.	#	mm	mm	mm	N.m	#
	10 115 1202	G 1/4″ Dişi Diş	61,3	28	24	40-50	PDF
	10 115 1402	1/4″ NPT Dişi Diş	60,4	28	24	50-60	PDF
	10 115 1404	3/8” NPT Dişi Diş	60,4	28	24	70-80	PDF
	10 115 1401	1/8” NPT Dişi Diş	60,4	28	24	40-50	PDF
	10 115 1102	Rc 1/4” Dişi Diş	60,4	28	24	50-60	PDF
	10 115 1104	Rc 3/8” Dişi Diş	60.8	28	24	70-80	PDF
	10 115 1201	G 1/8” Dişi Diş	60,4	28	24	40-50	PDF
	10 115 1204	G 3/8” Dişi Diş	63,3	28	24	70-80	PDF

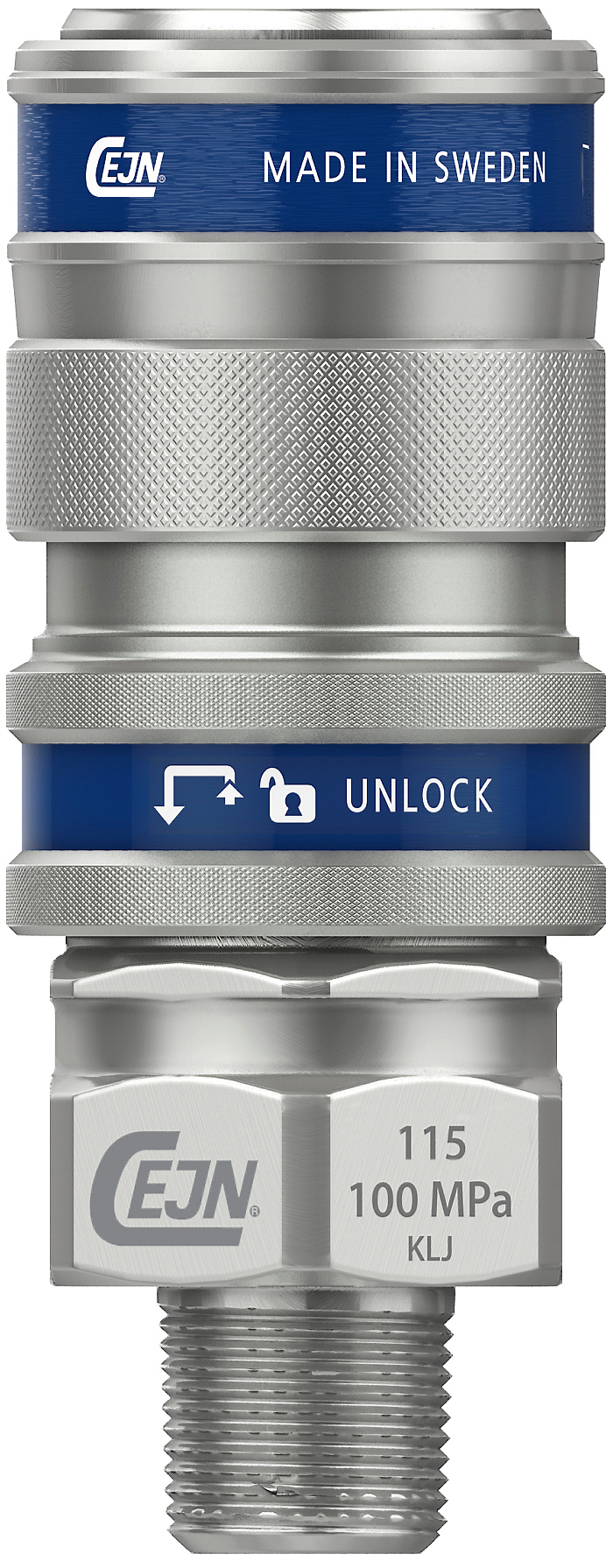

Dıştan Diş Kaplin Gövdeleri – Male Threaded Couplings

Resim	Parça No.	Bağlantı Tipi	Uzunluk	Çap Ø	Anahtar Ağzı	Sıkma Torku	Çizim
#	No.	#	mm	mm	mm	N.m	#
	10 115 1252	G 1/4″ Erkek Diş	71,8	28	24	40-50	PDF
	10 115 1254	G 3/8″ Erkek Diş	71,8	28	24	70-80	PDF
	10 115 1452	1/4” NPT Erkek Diş	72,3	28	24	50-60	PDF
	10 115 1454	3/8” NPT Erkek Diş	72,8	28	24	70-80	PDF

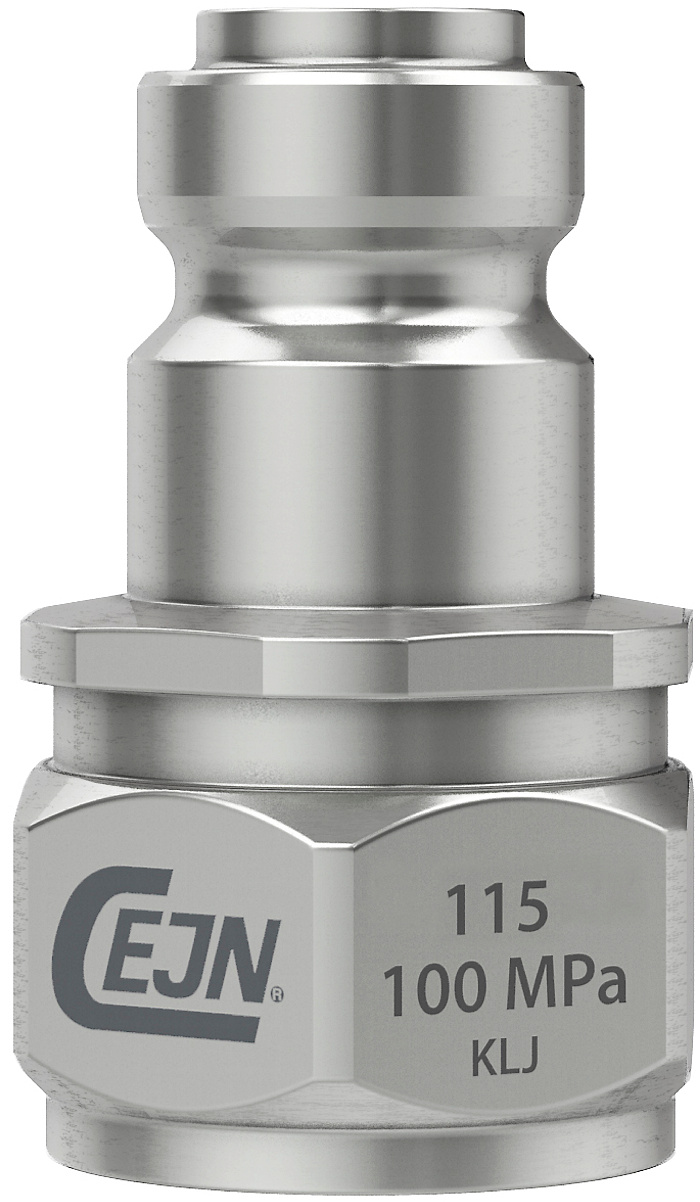

İçten Diş Kaplin Uçları – Female Threaded Nipples

Resim	Parça No.	Bağlantı Tipi	Uzunluk	Çap Ø	Anahtar Ağzı	Sıkma Torku	Çizim
#	No.	#	mm	mm	mm	N.m	#
	10 115 6102	Rc 1/4″ Dişi Diş	36,7	24,7	22	30-40	PDF
	10 115 6104	Rc 3/8″ Dişi Diş	38	27,7	24	40-50	–
	10 115 6201	G 1/8” Dişi Diş	33,3	19,6	17	40-50	PDF
	10 115 6202	G 1/4” Dişi Diş	38	24,7	22	40-50	PDF
	10 115 6204	G 3/8” Dişi Diş	39,5	26,7	24	70-80	PDF
	10 115 6401	1/8” NPT Dişi Diş	33,3	19,6	17	20-25	–
	10 115 6402	1/4” NPT Dişi Diş	35,7	25,4	22	30-40	PDF
	10 115 6404	3/8” NPT Dişi Diş	37	27,7	24	40-50	PDF

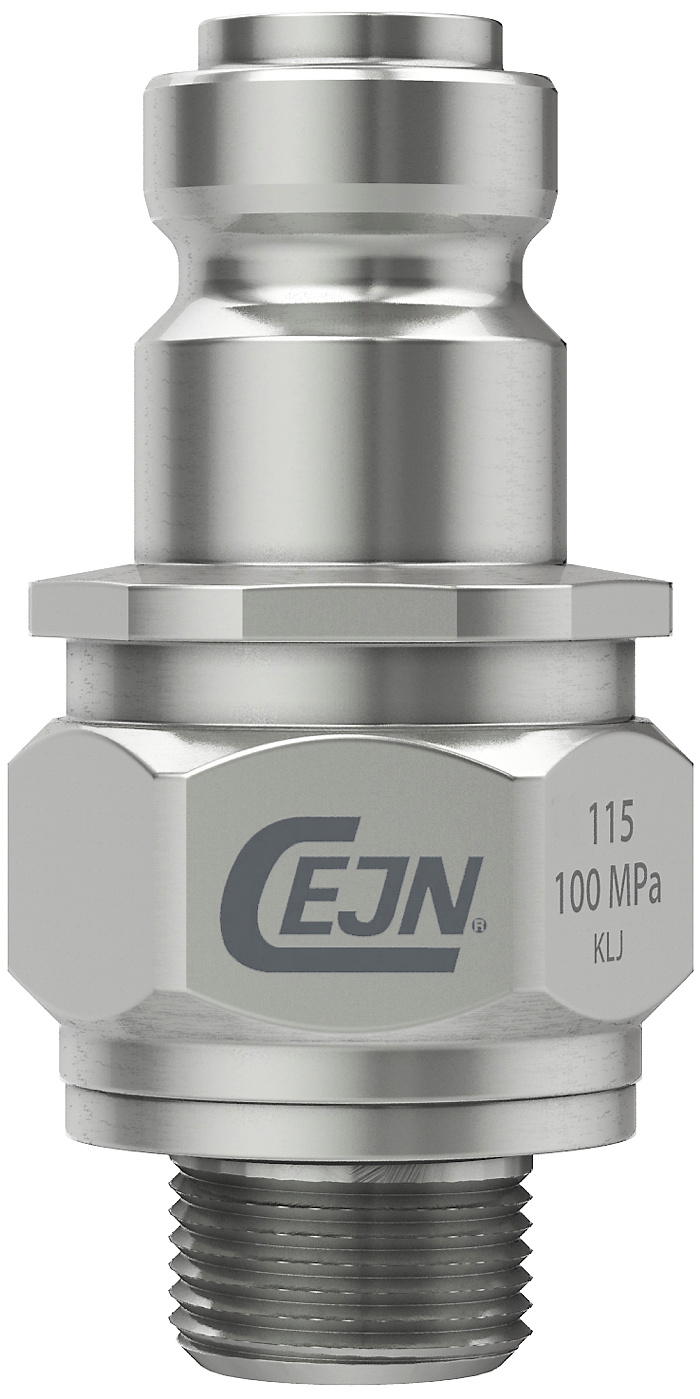

Dıştan Diş Kaplin Uçları – Male Threaded Nipples

Resim	Parça No.	Bağlantı Tipi	Uzunluk	Çap Ø	Anahtar Ağzı	Sıkma Torku	Çizim
#	No.	#	mm	mm	mm	N.m	#
	10 115 6152	R 1/4” Erkek Diş	63	25,4	22	50-60	PDF
	10 115 6154	R 3/8” Erkek Diş	63	25,4	22	70-80	PDF
	10 115 6212	G 1/4” Erkek Diş	50,3	24,7	22	40-50	PDF
	10 115 6254	G 3/8” Erkek Diş	62	25,4	22	70-80	–
	10 115 6451	1/8” NPT Erkek Diş	50,8	19,6	17	40-50	PDF
	10 115 6452	1/4” NPT Erkek Diş	61,5	25,4	22	50-60	PDF
	10 115 6454	3/8” NPT Erkek Diş	62	25,4	22	70-80	PDF
	10 115 6272	G 1/4” Erkek Diş	52	24,7	22	40-50	PDF
