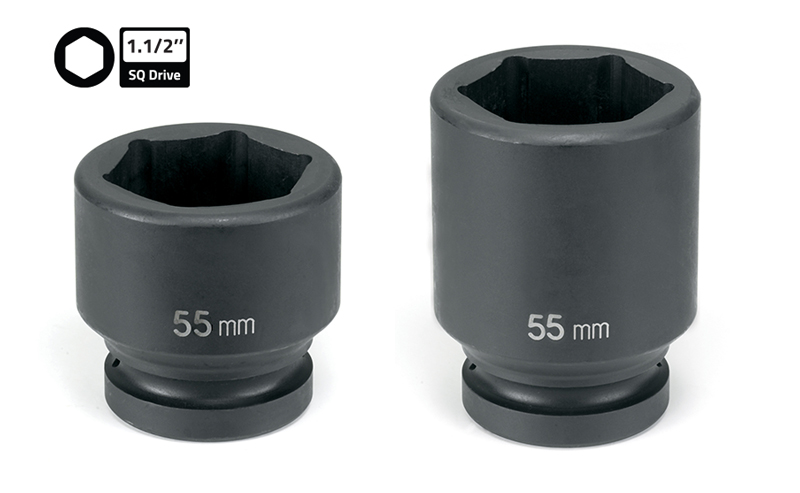

1.1/2'' Havalı Ağır Lokmalar
- 1.1/2’’ kare sürücülü havalı ağır lokmalar
- 32 – 150mm anahtar ağzı ölçülerini kapsar
- M22-M110 saplamalara kadar uyumlu modeller
- Uygulamaya göre standart ve uzun lokma seçenekleri
- Standart dışı ve inç ölçüde özel imalat imkanı
- Ağır endüstriyel uygulamalar için idealdir
- Elektrikli, akülü ve hidrolik tork anahtarlarına uygun
- Çatlak kontrollü ıslahlı çelikten imal ve ısıl işlemli
1.1/2'' Havalı Ağır Lokma Çizimi
| Altı Köşe | Standart Lokma | D1 | D2 | L | T Min | Ağırlık | Uzun Lokma | L | Ağırlık |
| AA | Kod | mm | mm | mm | mm | kg | Kod | mm | kg |
| 32 | IS38M-32 | 60 | 86 | 75 | 17 | 1,8 | IS38M-32L | 140 | 4,5 |
| 36 | IS38M-36 | 64 | 86 | 80 | 19 | 2,2 | IS38M-36L | 140 | 4,5 |
| 41 | IS38M-41 | 70 | 86 | 80 | 22 | 2,2 | IS38M-41L | 140 | 4,5 |
| 46 | IS38M-46 | 75 | 86 | 80 | 25.5 | 2,2 | IS38M-46L | 140 | 4,5 |
| 50 | IS38M-50 | 80 | 86 | 82 | 27 | 2,3 | IS38M-50L | 140 | 4,5 |
| 55 | IS38M-55 | 86 | 86 | 89 | 30 | 2,5 | IS38M-55L | 140 | 4,5 |
| 60 | IS38M-60 | 92 | 86 | 92 | 33 | 2,8 | IS38M-60L | 140 | 4,6 |
| 65 | IS38M-65 | 100 | 86 | 96 | 35 | 3,35 | IS38M-65L | 140 | 4,9 |
| 70 | IS38M-70 | 105 | 86 | 101 | 38 | 3,6 | IS38M-70L | 140 | 5 |
| 75 | IS38M-75 | 109 | 86 | 105 | 41 | 3,9 | IS38M-75L | 140 | 5,6 |
| 80 | IS38M-80 | 115 | 86 | 110 | 44 | 4,5 | IS38M-80L | 140 | 5,9 |
| 85 | IS38M-85 | 121 | 86 | 116 | 47 | 5,1 | IS38M-85L | 140 | 6,2 |
| 90 | IS38M-90 | 130 | 86 | 118 | 49 | 5,6 | IS38M-90L | 140 | 6,8 |
| 95 | IS38M-95 | 135 | 127 | 118 | 49 | 7,9 | IS38M-95L | 150 | 9,9 |
| 100 | IS38M-100 | 140 | 127 | 125 | 54 | 8,5 | IS38M-100L | 150 | 10,7 |
| 105 | IS38M-105 | 150 | 127 | 125 | 54 | 9,5 | IS38M-105L | 150 | 11,9 |
| 110 | IS38M-110 | 155 | 127 | 137 | 62 | 10,4 | IS38M-110L | 160 | 12,5 |
| 115 | IS38M-105 | 160 | 127 | 137 | 67 | 11,5 | IS38M-105L | 160 | 13,2 |
| 120 | IS38M-120 | 165 | 127 | 145 | 67 | 12 | IS38M-120L | 170 | 14,3 |
| 125 | IS38M-125 | 170 | 127 | 145 | 67 | 12,2 | IS38M-125L | 170 | 14,6 |
| 130 | IS38M-130 | 180 | 127 | 145 | 80 | 12,9 | IS38M-130L | 210 | 18,6 |
| 135 | IS38M-135 | 186 | 130 | 150 | 80 | 13,6 | IS38M-135L | 210 | 19,5 |
| 140 | IS38M-140 | 192 | 130 | 150 | 80 | 15 | IS38M-140L | 210 | 20,8 |
| 145 | IS38M-145 | 198 | 130 | 150 | 80 | 17,2 | IS38M-145L | 210 | 21,5 |
| 150 | IS38M-150 | 203 | 130 | 150 | 85 | 18 | IS38M-150L | 210 | 22,3 |
